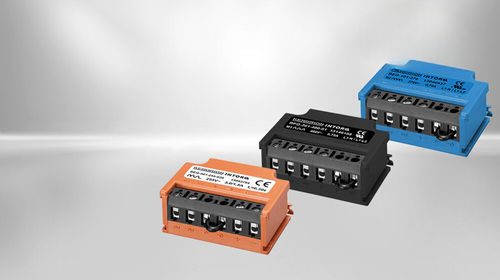

縦型ダイオード整理ブリッジ Regular Collection

整流電流電圧

概要

Regular Collectionは、電磁ブレーキおよび電子モジュール向けの単相整流器ファミリです。ブリッジ、半波、ブリッジ/半波の構成を備え、選択されたコイル電圧に応じて、過励磁による高速開放、保持電力の低減、またはその組み合わせによってブレーキ開放動作を最適化します。

特長

• ブリッジ、半波、ブリッジ/半波の各整流器をラインナップ
• 全ての電源電圧範囲をカバーする複数の電圧バリエーション
• 補助接点による直流高速オフ機能（オプション）
• 誘導起電力を抑えるスパークサプレッサー内蔵
• 動作温度範囲：-40～+80 °C
• 入出力の過電圧保護により高い耐干渉性を実現
• 整流器機能を素早く識別するINTORQカラ―コード

技術情報（モデル別）

• BEG-161-270 — ブリッジ整流器 — 定格入力電圧: 0…270 V — 出力電圧: 0.9 x U1 — 出力電流: 0.75 A — UL: US/C — 取付方向: 水平
• BEG-162-270 — ブリッジ整流器 — 定格入力電圧: 0…270 V — 出力電圧: 0.9 x U1 — 出力電流: 0.75 A — UL: US/C — 取付方向: 垂直
• BEG-161-250-000-1 — ブリッジ整流器 — 定格入力電圧: 0…270 V — 出力電圧: 0.9 x U1 — 出力電流: 0.75 A — UL: US/C — 取付方向: 水平
• BEG-261-460-01 — 半波整流器 — 定格入力電圧: 0…460 V — 出力電圧: 0.45 x U1 — 出力電流: 0.75 A — UL: US — 取付方向: 水平
• BEG-261-555-01 — 半波整流器 — 定格入力電圧: 0…555 V — 出力電圧: 0.45 x U1 — 出力電流: 0.75 A — UL: US — 取付方向: 水平
• BEG-262-460-01 — 半波整流器 — 定格入力電圧: 0…460 V — 出力電圧: 0.45 x U1 — 出力電流: 0.75 A — UL: US — 取付方向: 垂直
• BEG-262-555-01 — 半波整流器 — 定格入力電圧: 0…555 V — 出力電圧: 0.45 x U1 — 出力電流: 0.75 A — UL: US — 取付方向: 垂直
• BEG-561-255-030 — ブリッジ/半波整流器 — 定格入力電圧: 160…255 V — 出力電圧: 0.9 / 0.45 x U1 — 出力電流: 3.0 A / 1.5 A — 過励磁時間: 0.3 s — 取付方向: 水平
• BEG-561-255-130 — ブリッジ/半波整流器 — 定格入力電圧: 160…255 V — 出力電圧: 0.9 / 0.45 x U1 — 出力電流: 3.0 A / 1.5 A — 過励磁時間: 1.3 s — 取付方向: 水平
• BEG-561-440-006-1 — ブリッジ/半波整流器 — 定格入力電圧: 230…440 V — 出力電圧: 0.9 / 0.45 x U1 — 出力電流: 1.5 A / 0.75 A — 過励磁時間: 0.06 s — 取付方向: 水平
• BEG-561-440-030-1 — ブリッジ/半波整流器 — 定格入力電圧: 230…440 V — 出力電圧: 0.9 / 0.45 x U1 — 出力電流: 1.5 A / 0.75 A — 過励磁時間: 0.3 s — 取付方向: 水平
• BEG-561-440-130 — ブリッジ/半波整流器 — 定格入力電圧: 230…440 V — 出力電圧: 0.9 / 0.45 x U1 — 出力電流: 3.0 A / 1.5 A — 過励磁時間: 1.3 s — 取付方向: 水平

仕様

• 製品ファミリ: Regular Collection（INTORQ 整流器）
• 利用可能なシリーズ接頭辞: BEG（複数の BEG-xxx 変種）
• 定格入力電圧範囲（モデルによる）: 0…555 V
• 出力電流範囲: 最大 3.0 A（モデルおよびモードに依存）
• 出力電圧モード: ブリッジは約 0.9 x U1、半波は約 0.45 x U1、ブリッジ/半波は 0.9 / 0.45 x U1 の組合せ
• 過励磁（該当する場合）: 0.06 s ～ 1.3 s（モデル依存）
• 取付オプション: 水平および垂直
• 認証: 特定モデルの UL 認証情報あり
• 動作温度: -40～+80 °C
• EMC / 保護: スパークサプレッサー内蔵および過電圧保護により高い耐干渉性を実現
• メーカー: Kendrion INTORQ
