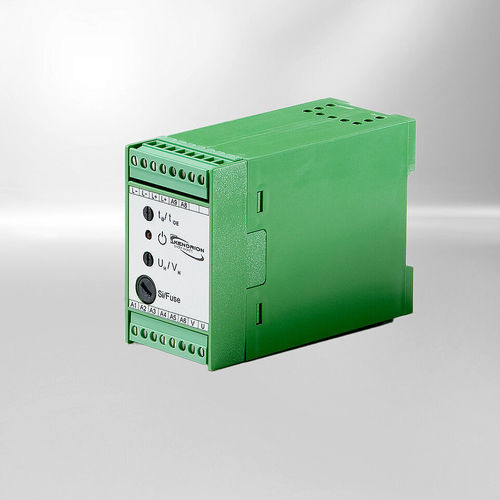

SCRダイオード整理ブリッジ Power Collection

DIN送電レール整流AC

Power Collection の単相過励磁整流器は、作動ソレノイドの吸引力を高め、吸引時間を短縮し、クラッチやブレーキの接続・切断時間を短縮するとともに、保持時の消費電力を低減します。整流器は選択可能な過励磁時間の間、ブリッジ整流された過励磁電圧を印加し、その後ソレノイドの定格電圧を超えない可変の保持電圧に切り替えます。

主な特長

• 保持電圧が調整可能な過励磁整流器
• 配線が簡単なプラグ式ねじ端子
• 大形ブレーキや磁石に適合
• 保持電力の最適化が可能
• 補助接点による高速オフ機能
• 取付レールへの取り付け

利用可能なバージョン

• Power Collection 415 VAC — 補助接点による直流側オフ機能を備えた単相過励磁整流器
• Power Collection 230 VAC / 4A — 補助接点による直流側オフ機能を備えた単相過励磁整流器
• Power Collection 230 VAC / 8A — 補助接点による直流側オフ機能を備えた単相過励磁整流器
• Power Collection 230 VAC / 16A — 補助接点による直流側オフ機能を備えた単相過励磁整流器

技術仕様（バリアントごと）

• 整流方式：系統同期サイクリングを行うブリッジ整流（全バージョン）
• 定格入力電圧：415 VAC版：380 VAC - 415 VAC；230 VAC版：115 VAC - 230 VAC
• 出力電圧：OE電圧 = Uin * 0.89（全バージョン）
• 出力電流：415 VAC版：ブリッジ 1.2A／片道 1.2A；230 VAC／4A：ブリッジ 1.2A／片道 1.2A；230 VAC／8A：OE 8.0A／保持 4.0A；230 VAC／16A：OE 8.0A／保持 4.0A
• 高速オフ：全バージョンで対応（補助接点経由）
• 接続端子：クランプ式（プラグ式ねじ端子、全バージョン）
• 過励磁時間：調整可能 0.15 s - 3 s（ほとんどのバージョン）；230 VAC／16A：調整可能 0.2 s - 4 s
• 保持電圧（230 VAC時）：415 VAC版：40 VDC - 240 VDC（調整可能）；230 VAC版：20 VDC - 115 VDC（調整可能）
• 保持電圧（115 VAC時）：230 VAC／4Aおよび／8A：10 VDC - 55 VDC（調整可能）；230 VAC／16A：10 VDC - 60 VDC（調整可能）；415 VAC版：該当なし

特徴 / 仕様

• シリーズ名：Power Collection
• メーカー：Kendrion
• 機能：選択可能な過励磁時間と可変保持電圧への切り替えを備えた単相過励磁整流器
• 主な用途：ソレノイドの吸引力向上、クラッチやブレーキの作動／切り離し時間短縮、保持時の消費電力低減
• 取付：取付レール取付
• 電気インターフェース：プラグ式ねじ（クランプ）端子
• オフ方法：補助接点による直流側高速オフ
