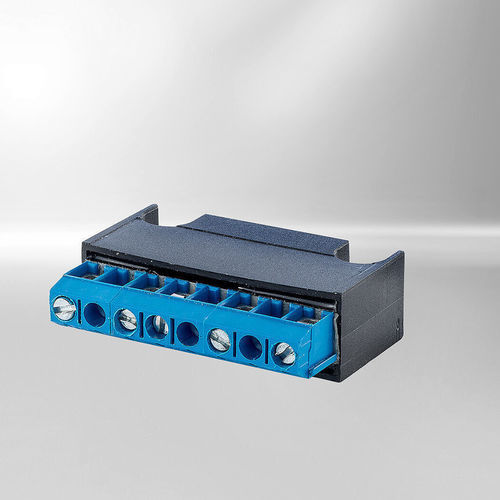

PN接合付きダイオード整理ブリッジ Lean Collection

ブリッジ整流AC

小型の半波・ブリッジ整流器で、スペースの限られたブレーキモータの接続箱への取り付けを想定して設計されています。スプリング作動式ブレーキ向けに提供され、取り付け要件に応じた各種結線オプションがあります。

主な特徴

• 補助接点による高速遮断付き/無しの選択可能
• 狭小な接続箱に対応する小型設計
• 複数の取り付け・結線オプション
• スプリング作動式ブレーキ（サイズ16まで）に適合
• 動的要求が小さい用途に推奨

バージョン

• ブリッジ／半波（補助接点による高速遮断付き）
• ブリッジ／半波（補助接点なし）

仕様（技術情報）

• 機能:
  • 高速遮断付き
  • 高速遮断なし
• 整流方式:
  • ブリッジ／半波（両バージョン）
• 定格入力電圧:
  • 高速遮断付き：半波 最大415 VAC / ブリッジ 最大250 VAC
  • 高速遮断なし：最大500 VAC
• 出力電圧:
  • Uout = Uin × 0.89（ブリッジ） / Uout = Uin × 0.445（半波）
• 出力電流:
  • 高速遮断付き：ブリッジ 1 A / 半波 1 A
  • 高速遮断なし：ブリッジ 2.0 A / 半波 1.0 A
• 高速遮断:
  • あり（補助接点付きの場合）
  • なし（補助接点なしのバージョン）
• 結線:
  • 端子（高速遮断付き）
  • リード線または端子（高速遮断なし）

用途と設置

• スペースの限られたブレーキモータの接続箱への取り付けを想定
• リード線または端子接続で納入（各種結線オプションあり）
• 異なる取り付け要件に対応するアクセサリを用意
• 用途の中心：スプリング作動式ブレーキ（サイズ16まで）
• 動的要求が小さいケースで小型接続箱への取り付けに適した設計
