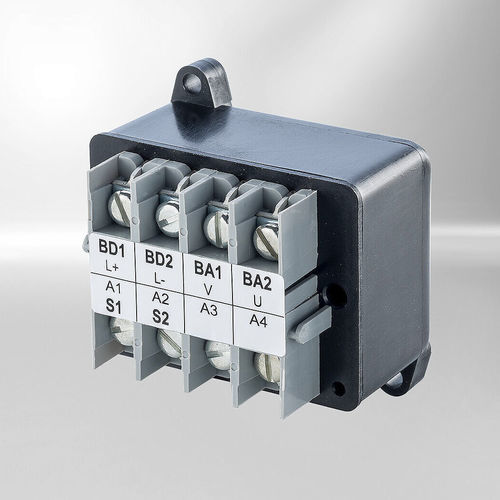

SCRダイオード整理ブリッジ Standard Collection
標準スイッチング整流

お気に入りに追加する

商品比較に追加する

特徴

技術

SCR

設置

標準

機能

整流, スイッチング

電気的特性

電圧, 電流, DC, 高速, スイッチング, 高速交換式

DC電圧

最大: 500 V

最少: 220 V

概要

Kendrion Standard Collection の過励磁整流器は、電磁デバイスの駆動用に設計されたインテリジェントな整流器です。投入/遮断が迅速で、エネルギー使用を最適化します。過励磁時にはブリッジ整流の出力電圧を供給し、保持時には半波整流に切り替わります。内部に電流検出や保護機能を備え、DC側の制御されたスイッチングを実現します。

主なポイント

内蔵の電流センサーを備えた整流器は、接続されたモーターの交流電流を測定することでDC側の高速遮断を可能にします。モーターが停止し測定電流が遮断閾値を下回ると、整流器はDC側を開きます。
過励磁時には当初ブリッジ整流の出力電圧を供給し、その後保持電流を維持するために半波（単方向）整流へ切り替わります。
誘導負荷によって発生する遮断電圧は制限されます。整流器は、発電機モードの電流がセンサーを通過しないよう配線された場合に、ACモーターとの並列接続に適しています（DC側のスイッチング不具合を回避するため）。

特長

利用可能なバージョン

技術仕様

タイプ（バリアント）: ハイブリッド整流器；過励磁整流器；ハイブリッド高性能整流器（複数のサブタイプあり）。
遮断方式: 内部電流検出；内部電圧検出；または補助接点（バージョンにより異なる）。
整流動作: 時間制御のブリッジ／単方向切替（動作モードによりブリッジ／半波）。
定格入力電圧（バリアント例）: 最大460 VAC；最大500 VAC；220–500 VAC；220–460 VAC；最大415 VAC；単方向 0–690 VAC / ブリッジ 0–460 VAC（バリアント依存）。
出力電圧（一般）: Uin * 0.89（ブリッジ） / Uin * 0.445（単方向）（バリアント依存）。
出力電流（バリアント例）: ブリッジ 1.2 A / 単方向 1.2 A；ÜE 2.4 A / Stop 1.2 A；ÜE 2.4 A / Stop 12 A；ÜE 1.4 A / Stop 0.7 A；単方向 3.5 A / ブリッジ 4.0 A。
高速遮断: はい（実装はバージョンにより内部電流検出、内部電圧検出または補助接点）。
接続: より線または端子（モデルにより異なる）。
過励磁時間（例）: 0.3 s（複数のÜEバリアントで典型的）；高性能バリアントは0.25 s～15 sの調整範囲。
