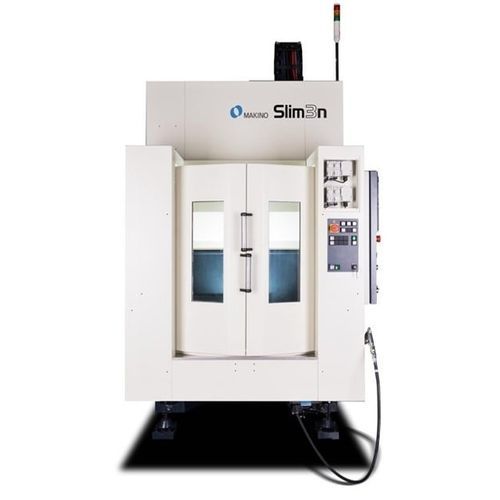

3軸マシニングセンタ Slim3n APC

縦型HSK-A5026ツール

概要
大量生産向けに設計されたコンパクトな縦型マシニングセンタです。MakinoのSlim3n APCは一体型パレットチェンジャ（APC）を備え、片側で段取りを行いながら他方で加工を実行でき、段取り時間を短縮して生産性を向上させます。

設計と性能
FEAで最適化された閉鎖型フレーム構造と長い支持柱により高い剛性とねじり剛性を確保し、安定した加工精度を実現します。Makinoの主軸技術は剛性、一定のプリロード、多面バランス、熱成長低減に注力し振動を最小化します。主軸は16,000 rpm（標準）と8,000 rpm（オプション）の2仕様を用意。主軸テーパーは標準でHSK-A50です。

生産向け構成
アームレスのダイレクトツールピックを採用した26工具ATCと一体型ドア設計により、信頼性の高い高速工具交換を実現します。ノズル冷却とフラッシュ冷却が標準で、構造は切粉排出を促進する傾斜設計です。大量切粉対応として背面にLift Up Chip Conveyorを組み込めます。早送りと切削送りの能力により高速生産サイクルに対応します。

技術仕様（メートル法）
パレット：550 mm x 300 mm
X / Y / Z 可動量：X: 500 mm, Y: 400 mm, Z: 400 mm
主軸回転数：16,000（オプション 8,000）
主軸取付：HSK-A50
早送り：50,000 mm/min
切削送り：1 - 20,000 mm/min
最大ワーク：⌀1,200 mm x 475 mm（制限あり）
最大積載量：400 kg
ATC容量：26

技術仕様（ヤード・ポンド系）
パレット：21.6" x 11.8"
X / Y / Z 可動量：X: 19.7", Y: 15.7", Z: 15.7"
主軸回転数：16,000（オプション 8,000）
主軸取付：HSK-A50
早送り：1969 ipm
切削送り：0.04 - 787 ipm
最大ワーク：⌀47.2" x 18.7"（制限あり）
最大積載量：881 lb
ATC容量：26

特長 / 技術仕様

• 機械種別：コンパクト縦型マシニングセンタ、APC（パレットチェンジャー一体型）による大量生産対応
• 構造設計：長い支持柱を持つ閉鎖フレーム構造；FEAで剛性とねじり剛性を最適化
• 主軸オプション：標準16,000 rpm；オプション8,000 rpm；主軸取付 HSK-A50
• 工具系：アームレスダイレクトツールピックの26工具ATCと一体型ドア設計
• 送り／速度性能：早送り最大50,000 mm/min；切削送り1–20,000 mm/min（メートル法）
• パレットサイズ／可動量：パレット550 x 300 mm；可動量 X 500 mm, Y 400 mm, Z 400 mm
• ワーク容量：最大ワーク径 1,200 mm x 475 mm（制限あり）
• 最大積載量：400 kg
• 冷却／切粉処理：ノズルおよびフラッシュ冷却標準；排出促進の傾斜構造；オプションでLift Up Chip Conveyor
