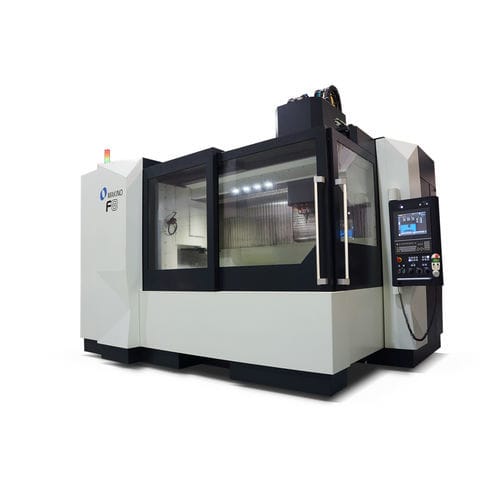

3軸マシニングセンタ F8

縦型CAT50HSK-A 100

概要
F8立形マシニングセンタは、大型部品加工向けに設計されており、大型の金型・ダイや医療部品の荒取りおよび仕上げ加工に求められる剛性、精度、切削能力を備えています。機械構造はセットアップや段取り替えの作業性を高め、仕掛品量（WIP）やリードタイムの短縮に寄与します。

主な製品特徴

• 標準主軸：50 hp、10,000 rpm（CAT50）。ダイ/モールド向けにHSK-A100または高回転HSK-A63を選択可能
• 広いワークゾーンと最大搭載量2,500 kgで大型ワークに対応
• スケールフィードバックおよびコア冷却式ボールねじにより熱変位を抑制し、長期精度を維持
• 30工具マガジンにより多様な工具搭載が可能。大径・重量工具の運用に対応
• Makino Professional 6（Windows CE）制御：大きなカラータッチGUIとPCライクな編集機能を搭載
• オプションのSGI.5サーボ制御や高度なデータ管理により、複雑なキャビティやコア加工でサイクルタイム短縮を実現

技術仕様表（表示通り）
メートル表ヘッダー：テーブル：1,550 x 800 mm
X: 1,300 mm Y: 800 mm Z: 650 mm

メートル技術仕様：
主軸回転数：10,000
主軸テーパー：CAT50（HSK-A100 オプション）
早送り速度：24,000 mm/min
切削送り速度：24,000 mm/min
最大ワーク：1,550 x 800 x 550 mm
最大搭載量：2,500 kg
ATC容量：30工具
最大工具径：200 mm
最大工具重量：20 kg
ATC容量（オプション）：あり

英語表ヘッダー：テーブル：61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

英語技術仕様（インチ換算）：
主軸回転数：10,000
主軸テーパー：CAT50（HSK-A100 オプション）
早送り速度：945 ipm
切削送り速度：945 ipm
最大ワーク：61" x 31.5" x 21.7"
最大搭載量：5,511 lbs
ATC容量：30工具
最大工具径：7.87"
最大工具重量：44 lbs
ATC容量（オプション）：あり

制御、主軸およびオプション
標準制御はMakino Professional 6（Windows CE）で、大型カラータッチGUIと操作性に優れたメニュー駆動の機能を提供します。標準主軸は50 hp、10,000 rpm（CAT50）で、HSK-A100やダイ/モールド向けの20,000 rpm HSK-A63などのオプションを選択可能です。高度なデータ管理やSGI.5サーボ制御は複雑な金型形状のサイクル短縮に有効です。

用途
大型部品加工、大型ダイ＆モールド部品、金型の荒取り・仕上げ、高速/ハードミリング、医療部品の生産および複雑な3次元輪郭の加工に適しています。

仕様（Technical specifications）

• モデル：F8（Vertical 3-Axis）
• テーブル（メートル）：1,550 x 800 mm；X: 1,300 mm、Y: 800 mm、Z: 650 mm
• テーブル（インチ）：61" x 31.5"；X: 51.2"、Y: 31.5"、Z: 25.6"
• 主軸出力（標準）：50 hp
• 主軸速度（標準）：10,000 RPM
• オプション主軸：最大20,000 RPM（HSK-A63 オプション）
• 主軸テーパー：CAT50 標準（HSK-A100 オプション）
• 早送り：24,000 mm/min（945 ipm）
• 切削送り：24,000 mm/min（945 ipm）
• 最大ワーク（メートル）：1,550 x 800 x 550 mm
• 最大ワーク（インチ）：61" x 31.5" x 21.7"
• 最大搭載量：2,500 kg（5,511 lbs）
• ATC容量：30工具（オプションのATC容量あり）
• 最大工具径：200 mm（7.87"）
• 最大工具重量：20 kg（44 lbs）
• フィードバックと精度機能：スケールフィードバック、コア冷却式ボールねじによる熱成長低減
• 制御システム：Makino Professional 6（Windows CE）大画面カラータッチGUI
• 高度なオプション：高度なデータ管理；Super Geometric Intelligence（SGI.5）による金型の複雑加工でのサイクル短縮
