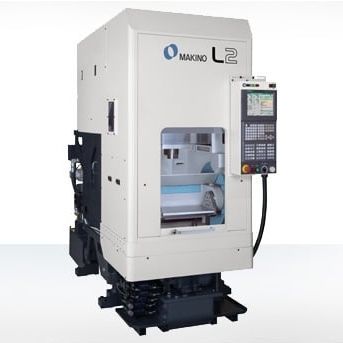

3軸マシニングセンタ L2 APC

縦型HSK-A5015ツール

概要
L2立型マシニングセンタは小物部品の大量生産向けに設計されています。剛性の高い構造、コンパクトな占有面積、柔軟な主軸仕様により、無人の連続稼働に適した安定したプラットフォームを提供します。手動搬送からロボット等の自動化まで様々なワークフローに組み込めます。

製品概要
L2は小型部品の高生産加工に最適化されています。標準は16,000 rpm、20 HP、HSK‑A50主軸、15工具マガジン（オプションで30）、および最高48 m/min（1,890 ipm）の早送り・切削送りを備えます。幅約0.9 m×奥行約2.1 mのコンパクトな設計によりフロアスペースを抑えつつ自動化との統合が容易です。高負荷のフライス、穴あけ、タッピング加工に対応します。

標準装備

• Stroke – up Specification
• 15ポジション工具マガジン
• 16,000 rpm、HSK–A50主軸
• 400 L 冷却液タンク
• Rear discharge LUCC
• X、Y、Z軸ローラガイド
• ATC側 刃物折損センサ
• 上部シャワー冷却
• 210 psi スルースピンドル冷却
• ノズル冷却
• 冷却液温度コントローラ
• Right Discharge LUCC
• ストッカ用治具シャワー冷却
• 飛散・切屑シールド
• 自動グリース供給装置
• 自動開閉フロントドア
• 治具用油圧 & エア供給
• エアドライヤ
• Makino Professional L Control
• インチ/ミリ切替
• ヘリカル補間
• 円筒補間
• パートプログラム記憶（1,280 m）
• パートプログラム数（合計400）
• 工具オフセット（合計400）
• ワーク座標ペア（48）
• 高速スキップ機能
• 剛性タッピング
• 固定式MPG
• カスタムマクロ（700変数）
• 拡張パートプログラム編集
• 稼働時間・加工個数表示
• ワークライト
• シグナルライト（3段）

技術仕様（メトリック）
テーブル：直径120 mm
X: 400 mm Y: 300 mm Z: 300 mm

A軸: 0.001°
主軸回転数: 16,000 (HSK‑A50)、オプション - 8,000 (HSK‑A50)
早送り: 48 m/min
切削送り: 48 m/min
最大ワーク: 600 x 400 x 500 mm
最大積載量: 300 kg
ATC容量: 15 (HSK‑A50) - 標準 (30 オプション)
チャック間時間: 3.5〜4.5 秒
最大工具直径: 30 mm / 80 mm (ALL/ADJ)
最大工具重量: 5 kg
ATCオプション: 有り

技術仕様（インチ/ポンド）
テーブル：直径 4.75"
X: 15.7" Y: 11.8" Z: 11.8"

A軸: 0.001°
主軸回転数: 16,000 (HSK‑A50)、オプション - 8,000 (HSK‑A50)
早送り: 1,890 ipm
切削送り: 1,890 ipm
最大ワーク: 39.4" x 19.7" x 17.7"
最大積載量: 661 lbs
ATC容量: 15 (HSK‑A50) - 標準 (30 オプション)
チャック間時間: 3.5〜4.5 秒
最大工具直径: 1.18" / 3.14" (ALL/ADJ)
最大工具重量: 11 lbs
ATCオプション: 有り

技術データ / 仕様

• モデル: L2 APC
• 機械種別: 立型3軸マシニングセンタ
• 主軸: 16,000 RPM、20 HP (HSK–A50) — オプション 8,000 RPM
• ATC容量: 標準15工具（オプション30工具）
• テーブル / ストローク（メトリック）: X 400 mm, Y 300 mm, Z 300 mm
• 最大ワークエンベロープ（メトリック）: 600 x 400 x 500 mm
• 最大積載量: 300 kg
• 早送り: 48 m/min
• 切削送り: 48 m/min
• チャック間時間: 3.5–4.5 s
• スルースピンドル冷却: 210 psi
• 最大工具直径 / 重量: 30 mm / 5 kg (ALL/ADJ: 80 mm)
• 制御: Makino Professional L Control（インチ/ミリ選択可）
• 記憶容量: パートプログラム記憶 1,280 m；400プログラム；400工具オフセット
• ワーク座標ペア: 48
