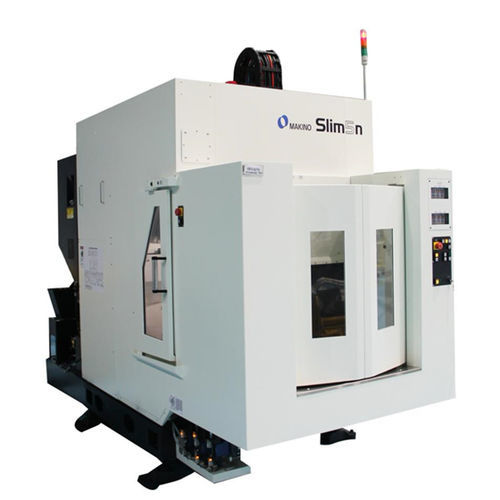

3軸マシニングセンタ Slim5n APC縦型2 リードHSK-A50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル数
- 2 リード
- スピンドル
- HSK-A50
- ツールステーション数
- 24ツールステーション
- その他の特徴
- 高生産性, コンパクト
- X軸移動距離
710 mm
(27.95 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
410 mm
(16.14 in)- 回転速度
8,000 rpm, 16,000 rpm
(50,265 rad.min-1, 100,531 rad.min-1)- X軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 20,000 mm/min
(13.12 in/s)- Y軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 20,000 mm/min
(13.12 in/s)- Z軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 20,000 mm/min
(13.12 in/s)- 最大ツール重量
300 µg
詳細
概要
Slim5n APCは、大量生産向けに設計されたコンパクトな立形マシニングセンタで、主にフライス加工に注力しつつ、穴あけ・タップ機能も備えています。自動化対応で、交互パレット方式の統合パレットチェンジャにより、片側を段取りしながら他側で加工を行い、段取り時間を削減して生産性を向上させます。
主な設計・性能特長
仕様
Slim5n APCは、大量生産向けに設計されたコンパクトな立形マシニングセンタで、主にフライス加工に注力しつつ、穴あけ・タップ機能も備えています。自動化対応で、交互パレット方式の統合パレットチェンジャにより、片側を段取りしながら他側で加工を行い、段取り時間を削減して生産性を向上させます。
主な設計・性能特長
- FEA最適化された密閉フレームと長い支持柱により、高い構造剛性とねじり剛性を実現。
- 剛性の高いスピンドル技術により、一定のプリロード、多面バランス、振動低減および熱成長抑制を実現。
- スピンドル仕様：標準16,000 rpm、オプション8,000 rpmの2種。いずれもHSK‑A50インターフェース。
- 標準24本収納のATCはアームレスのダイレクトピック方式と一体型ドアで、迅速かつ信頼性の高い交換を実現。
- 統合パレットチェンジャにより、段取りと加工を同時に行い稼働率を最大化。
- ノズルおよびフラッシュ冷却を備えたクーラントシステムと、効率的な切りくず排出のための傾斜ワークゾーン。
- 高容量切りくず排出用のリアリフト式コンベヤ、マシン対応を支援する自動ドア、オプションでロボットインターフェースを用意。
仕様
- パレット寸法：900 mm × 593 mm
- 各軸移動量：X = 710 mm、Y = 400 mm、Z = 410 mm
- スピンドル回転数：16,000 rpm（オプション 8,000 rpm）
- スピンドルテーパー／インターフェース：HSK‑A50
- 早送り速度：X 60,000 / Y 50,000 / Z 60,000 mm/min
- 切削送り範囲：1 – 20,000 mm/min
- 最大ワーク容量：Ø 1,320 mm × 475 mm（制約あり）
- 最大搭載質量：300 kg
- 自動工具交換機能（ATC）容量：24工具
- 段取りと加工を同時に実行する統合パレットチェンジャ
- ノズルおよびフラッシュ冷却、リアリフト式コンベヤ、自動ドア、オプションのロボットインターフェース
