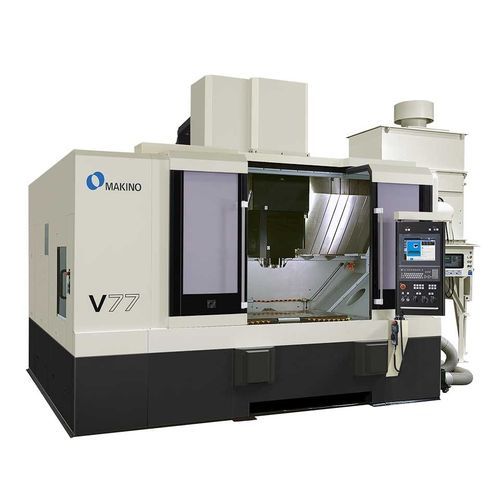

3軸マシニングセンタ V77 (50 Taper)

縦型CAT50HSK-A 100

概要
V77立型マシニングセンタは、熱変形を最小限に抑え部品の精度を確保し、金型/成形品の高品質な仕上げを実現するよう設計されています。

熱対策と精度の特長
V77は、コア冷却式のアンダーレース潤滑システムなど、スピンドルの歪みを低減するMakinoの熱管理機構や、工場内の温度変化の影響を軽減するツインシールド型のスプラッシュガードなど、環境制御による精度向上機能を備えています。

用途
V77（50テーパー）は、中〜大型の金型や高精度部品の加工に最適で、ミクロンレベルの精度と優れた表面仕上げが要求される用途に適しています。V77は、汎用機に比べて硬化鋼のキャビティ/コアの荒加工・仕上げをより効率的かつ低コストで行えます。

主軸と工具
本機はCAT50テーパー、12,000 rpmの主軸を標準装備し、HSK-A100インターフェース（オプション）またはHSK-A100、18,000 rpmの主軸（オプション）に構成可能です。標準の30工具マガジンは、オプションで40または60工具に拡張可能です。

制御とソフトウェア
Makino Professional 6制御を搭載し、安定した安全なプラットフォームと操作性に優れたGUIを提供します。大きなカラ―タッチスクリーンとメニュー駆動の画面アプリケーションにより、切り取り、貼り付け、コピー、検索、置換などのPCライクな操作が可能です。

性能技術
高度なデータ管理技術とMakino独自の次世代Super Geometric Intelligence（SGI.5）サーボ制御により、金型や複雑なキャビティ・コアの加工サイクルタイムを他の多くの制御技術と比べ最大約40%短縮します。

テーブル（機械の設置範囲）
テーブル: 1400 x 700 mm
X: 1,200 mm Y: 700 mm Z: 650 mm

仕様

• 主軸回転数: 12,000
• 主軸テーパー: CAT50（HSK-A100 オプション）
• 早送り移動速度: 20,000 mm/min
• 切削送り速度: 20,000 mm/min
• 最大ワーク寸法（mm）: 1,400 x 700 x 550 mm
• 最大搭載荷重: 2,500 kg
• ATC容量: 30（40 オプション）
• 工具間交換時間: 5 秒
• 最大工具直径: 145 mm
• 最大工具重量: 20 kg
• ATC容量オプション: 有り
