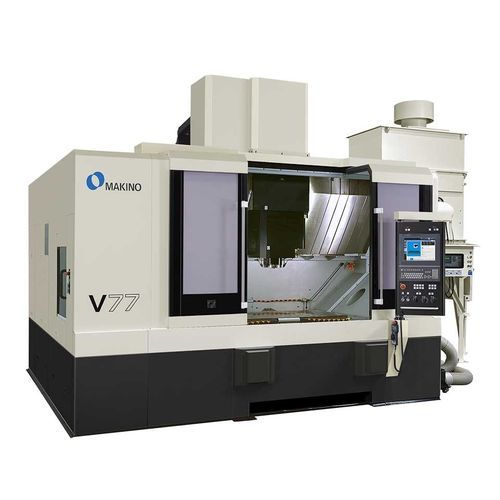

3軸マシニングセンタ V77 (40 Taper)

縦型HSK A-63HSK-63

概要
V77立形マシニングセンタは、熱変形を最小限に抑え、金型・成形品および精密部品のマイクロレベルの精度を実現するよう設計されています。熱制御機構として、Makinoのコア冷却式アンダーレース潤滑システムやツインシールド型スプラッシュガードを備え、主軸の形状安定化と仕上げ品位の一貫性を高めます。

用途
大型・中型の金型加工、焼入れ鋼のキャビティ／コア、および厳しい幾何公差と高い表面品質を必要とする精密部品の加工に適しています。V77 (40 Taper)は汎用機よりも効率的に荒取りおよび仕上げ加工を行い、サイクル短縮が可能です。

主軸・工具・ATC
標準でCAT40テーパ主軸20,000 rpmを搭載し、HSK-A63またはHSK-F63（30,000 rpm）への変更が可能です。標準工具棚は30本、オプションで40本または80本に拡張できます。工具間交換時間、最大工具径および工具重量は技術仕様に記載されています。

制御・性能
Makino Professional 6制御を採用し、安定したNCプラットフォームと操作性を考慮したグラフィカルUI（大型カラ―タッチスクリーン）を提供します。高度なデータ管理とMakinoのSGI.5（Super Geometric Intelligence）サーボ制御により、金型や複雑なキャビティ・コアのサイクルタイムを短縮します（メーカーは多くの他制御技術に対して最大40%の改善を主張）。

技術仕様（メトリック）
テーブル: 1,400 x 700 mm
X: 1,200 mm Y: 700 mm Z: 650 mm
主軸回転数: 20,000
主軸テーパー: CAT40 (HSK-63 オプション)
早送り: 20,000 mm/min
切削送り: 20,000 mm/min
最大ワーク: 1,400 x 700 x 550 mm
最大搭載質量: 2,500 kg
ATC容量: 30 (40 オプション)
工具間時間: 5 秒
最大工具径: 120 mm
最大工具重量: 8 kg
ATCオプション: 有り

技術仕様（インチ）
テーブル: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
主軸回転数: 20,000
主軸テーパー: CAT40 (HSK-63 オプション)
早送り: 787 in/min
切削送り: 787 in/min
最大ワーク: 55.1" x 27.6" x 21.7"
最大搭載質量: 5,500 lbs
ATC容量: 30 (40 オプション)
工具間時間: 5 秒
最大工具径: 4.7"
最大工具重量: 17.6 lbs
ATCオプション: 有り

備考
標準構成およびオプション構成（主軸、回転数、マガジン容量）は技術ブロックに記載。機械は熱制御機能とオペレータ生産性および高性能サーボに適した制御プラットフォームを重視しています。

主な仕様 / 技術特性

• 型式: V77 (40 Taper)
• 主軸回転数: 20,000
• 主軸テーパー: CAT40 (HSK-63 オプション)
• オプション主軸インターフェース: HSK-A63 または HSK-F63 (30,000 rpm オプション)
• 可動量（メトリック）: X 1,200 mm; Y 700 mm; Z 650 mm
• 可動量（インチ）: X 47.2"; Y 27.6"; Z 25.6"
• 早送り: 20,000 mm/min (787 in/min)
• 切削送り: 20,000 mm/min (787 in/min)
• 最大ワーク容積: 1,400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• 最大搭載質量: 2,500 kg (5,500 lbs)
• ATC容量: 30 標準 (40 オプション; 80 への拡張可)
• 工具間時間: 5 秒
• 最大工具径: 120 mm (4.7")
• 最大工具重量: 8 kg (17.6 lbs)
• 制御: Makino Professional 6 (タッチスクリーンGUI)
• 独自移動/サーボ: SGI.5 によるサイクル短縮
• 熱/精度機能: コア冷却式アンダーレース潤滑システム; ツインシールド型スプラッシュガード
