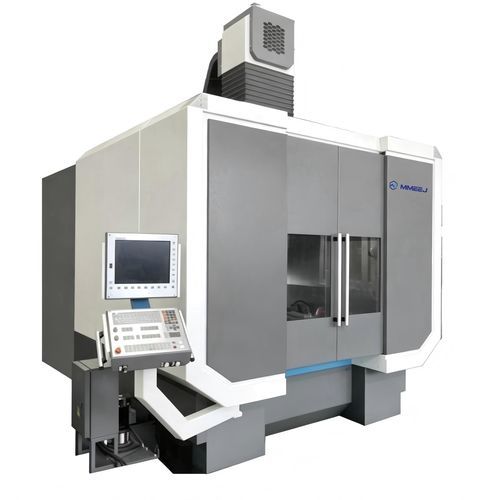

5軸マシニングセンタ SVW series縦型HSK A-63SK40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK A-63, SK40, HSK-A 100, HSK-T63, HSK-T100
- ツールステーション数
- 30ツール
- その他の特徴
- 高速
- X軸移動距離
460 mm, 800 mm, 1,250 mm
(18.11 in, 31.5 in, 49.21 in)- Y軸移動距離
600 mm, 800 mm, 1,300 mm
(23.62 in, 31.5 in, 51.18 in)- Z軸移動距離
400 mm, 600 mm, 800 mm
(15.75 in, 23.62 in, 31.5 in)- 回転速度
10,000 rpm, 12,000 rpm, 18,000 rpm, 30,000 rpm
(62,832 rad.min-1, 75,398 rad.min-1, 113,097 rad.min-1, 188,496 rad.min-1)- 出力
最少: 10 kW
(13.6 hp)最大: 54 kW
(73.42 hp)- X軸の移動速度
最少: 20 mm/min
(0.01 in/s)最大: 20,000 mm/min
(13.12 in/s)- Y軸の移動速度
最少: 20 mm/min
(0.01 in/s)最大: 20,000 mm/min
(13.12 in/s)- Z軸の移動速度
最少: 20 mm/min
(0.01 in/s)最大: 20,000 mm/min
(13.12 in/s)- 最大テーブル積載量
500 kg, 850 kg, 2,000 kg, 2,500 kg
(1,102 lb, 1,874 lb, 4,409 lb, 5,512 lb)- 最大ツール重量
6 kg, 8 kg, 10 kg, 25 kg
(13.2 lb, 17.6 lb, 22 lb, 55.1 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
10 t, 16 t, 35 t
(11.02 us ton, 17.64 us ton, 38.58 us ton)- 全長
4,000 mm, 5,400 mm, 6,900 mm
(157.5 in, 212.6 in, 271.7 in)- 全幅
3,800 mm, 4,500 mm, 5,300 mm
(149.6 in, 177.2 in, 208.7 in)- 全高
3,200 mm, 3,500 mm, 3,900 mm
(126 in, 137.8 in, 153.5 in)
詳細
概要
SVWシリーズは、揺動式のA/C軸回転テーブル、ハイスピード電動主軸、および高精度の輸入コンポーネントを備えた立型5軸連動マシニングセンタです。ワンチャックでのワークの全工程加工が可能で、高速の早送りにより非加工時間を短縮し、生産性向上に寄与します。
主な仕様
用途
オプションと構成
発注情報
SVWシリーズは、揺動式のA/C軸回転テーブル、ハイスピード電動主軸、および高精度の輸入コンポーネントを備えた立型5軸連動マシニングセンタです。ワンチャックでのワークの全工程加工が可能で、高速の早送りにより非加工時間を短縮し、生産性向上に寄与します。
主な仕様
- シリーズ・型式：SVW series（SVW60C、SVW60C-F、SVW80C、SVW80C-F、SVW125A、SVW125A-F）
- テーブル径：φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200（型式により異なる）
- 最大テーブル許容荷重：型式により≤500 kg～2500 kg
- 最大ワーク寸法（径×高）：型式により最大1360×700 mm
- X/Y/Z送り量：460/600/400 mm～1250/1300/800 mm（型式依存）
- A軸揺動：最大±140°、C軸回転：360°
- 切削送り速度：20～20,000 mm/min（一部は最大10,000 mm/min）
- 早送り（X/Y/Z）：最大60,000 mm/min（型式依存）
- 主軸オプション：最高30,000 rpm等の複数構成、出力例最大45/54 kW
- 主軸テーパー：HSK-A63、HSK-T63、SK40（724テーパー）、HSK-A100、HSK-T100
- 工具マガジン（オプション）：標準30本（一部40本）／ロボットアームによる交換
- NCシステム（オプション）：Heidenhain TNC640
- 機械消費電力：約88～109 kVA、機械質量：約10 t～35 t（型式により異なる）
用途
- 航空宇宙、自動車、金型・治具、エネルギー、重機械、精密機器製造などに適合
- 5面加工や自由曲面、重量物・大型ワークの一回のチャックでの加工に適する
オプションと構成
- 切削条件に応じた主軸の回転数／出力構成やテーパー選択が可能
- 工具マガジン容量やロボット式工具交換装置の選択肢
- 制御装置（Heidenhain TNC640）および補助装置：クーラント、切粉搬送、チャック・治具等
発注情報
- 見積り依頼時は希望モデル（SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F）とオプションを明記してください
- 詳細な構成、現地の電源・基礎要件、納期については販売店へお問い合わせください
