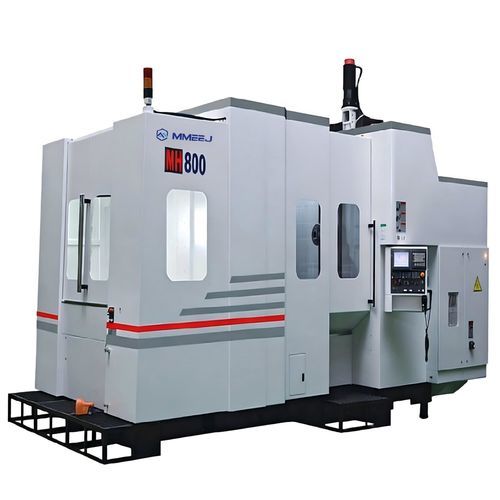

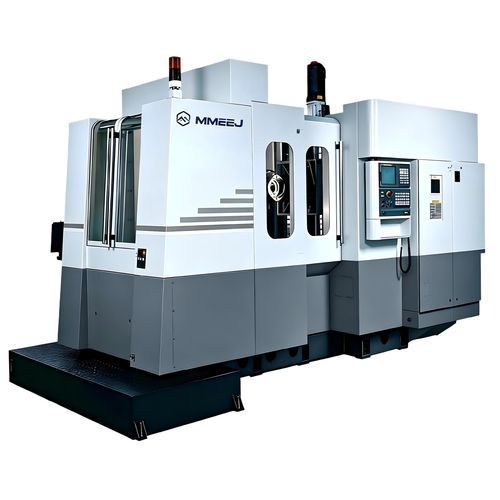

3軸マシニングセンタ MH series横型BT 40BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- スピンドル
- BT 40, BT 50, ISO 40
- ツールステーション数
- 16ツール, 40ツール
- 関連機能
- 製粉, ドリル, タップ加工
- その他の特徴
- 高速, 高精度, 工具自動取り換え機能付
- X軸移動距離
1,000 mm, 1,300 mm
(39.37 in, 51.18 in)- Y軸移動距離
850 mm, 1,200 mm
(33.46 in, 47.24 in)- Z軸移動距離
950 mm, 1,200 mm
(37.4 in, 47.24 in)- 回転速度
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 出力
22 kW, 26 kW
(29.91 hp, 35.35 hp)- 加工部品の最大高さ
1,000 mm, 1,300 mm
(39 in, 51 in)- X軸の移動速度
32,000 mm/min
(21 in/s)- Y軸の移動速度
32,000 mm/min
(21 in/s)- Z軸の移動速度
32,000 mm/min
(21 in/s)- 最大テーブル積載量
1,000 kg, 2,000 kg
(2,205 lb, 4,409 lb)- 最大ツール重量
8 kg, 20 kg, 30 kg
(17.6 lb, 44.1 lb, 66.1 lb)- ツール交換時間
5 s, 8 s
- 総重量
23,000 kg, 25,000 kg
(50,706.32 lb, 55,115.57 lb)- 全長
5,966 mm, 6,991 mm
(234.9 in, 275.2 in)- 全幅
3,470 mm, 4,326 mm
(136.6 in, 170.3 in)- 全高
3,362 mm, 3,948 mm
(132.4 in, 155.4 in)
詳細
製品説明
MHシリーズは、箱形、シェル形、円盤形のワークを加工するために設計された横形マシニングセンタのシリーズです。高速リニアローラガイドにより軸の動きが高速かつ安定します。ワークは一度のチャッキングでフライス、ボーリング、穴あけ、リーミング、タップなど複数の加工を行えます。機械は自動化機能を備え、自動工具交換装置（ATC）、自動給油装置、冷却装置、ポータブル手動パルス発生器（MPG）、統合保護カバーが標準で供給されます。
技術データ（概要）
型式：MH-800A / MH-800B / MH-1000B
移動量 X/Y/Z (mm)：1000/850/950 — 1000/850/950 — 1300/1200/1200
主軸中心〜パレット面 (mm)：60-910 / 60-910 / 80-1280
主軸先端〜パレット中心 (mm)：150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
パレット寸法 (mm)：800×800 / 800×800 / 1000×1000
最大ワーク直径 (mm)：Ø1000 / Ø1000 / Ø1300
最大パレット荷重 (kg)：1000 / 1000 / 2000
主軸最高回転数 (rpm)：最大10000（型式により異なる）
ATC工具容量：60 / 40 / 60
制御装置：FANUC 0i-MD
必要電力：42 KVA
設置面積 / 重量 (mm / kg)：5966×3470 / 23000 — 6991×4326 / 25000（型式により異なる）
主な特徴 / 技術仕様
MHシリーズは、箱形、シェル形、円盤形のワークを加工するために設計された横形マシニングセンタのシリーズです。高速リニアローラガイドにより軸の動きが高速かつ安定します。ワークは一度のチャッキングでフライス、ボーリング、穴あけ、リーミング、タップなど複数の加工を行えます。機械は自動化機能を備え、自動工具交換装置（ATC）、自動給油装置、冷却装置、ポータブル手動パルス発生器（MPG）、統合保護カバーが標準で供給されます。
技術データ（概要）
型式：MH-800A / MH-800B / MH-1000B
移動量 X/Y/Z (mm)：1000/850/950 — 1000/850/950 — 1300/1200/1200
主軸中心〜パレット面 (mm)：60-910 / 60-910 / 80-1280
主軸先端〜パレット中心 (mm)：150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
パレット寸法 (mm)：800×800 / 800×800 / 1000×1000
最大ワーク直径 (mm)：Ø1000 / Ø1000 / Ø1300
最大パレット荷重 (kg)：1000 / 1000 / 2000
主軸最高回転数 (rpm)：最大10000（型式により異なる）
ATC工具容量：60 / 40 / 60
制御装置：FANUC 0i-MD
必要電力：42 KVA
設置面積 / 重量 (mm / kg)：5966×3470 / 23000 — 6991×4326 / 25000（型式により異なる）
主な特徴 / 技術仕様
- シリーズ：MHシリーズ（MH-800A、MH-800B、MH-1000B）
- 用途：箱形、シェル形、円盤形ワークの加工に適する。単一チャッキングでフライス、ボーリング、穴あけ、リーミング、タップが可能
- ガイド：高速リニアローラガイド設計
- 自動化と信頼性：高精度、高い自動化レベル、高い信頼性および高いメカトロニクス統合
- 標準装備：自動工具交換装置（ATC）、自動給油装置、冷却装置、ポータブルMPG、統合保護カバー
- 移動量 X/Y/Z (mm)：1000/850/950（MH-800A/B） — 1300/1200/1200（MH-1000B）
- パレット寸法 (mm)：800×800（MH-800A/B） — 1000×1000（MH-1000B）
- 最大パレット荷重 (kg)：1000（MH-800A/B） — 2000（MH-1000B）
- 主軸最高回転数 (rpm)：最大10000（型式により異なる）
- ATC工具容量：最大60本（型式により異なる）
- 制御装置：FANUC 0i-MD
- 必要電力：42 KVA
