3軸マシニングセンタ DM series縦型スチール用テーブルタイプ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用
- タイプ
- テーブルタイプ
- スピンドル
- BBT40, BT 30
- ツールステーション数
- 24ツールステーション
- 応用
- 自動車産業用, 型用
- その他の特徴
- 工具自動取り換え機能付
- X軸移動距離
600 mm, 800 mm, 1,020 mm, 1,200 mm
(23.62 in, 31.5 in, 40.16 in, 47.24 in)- Y軸移動距離
410 mm, 500 mm, 560 mm, 600 mm
(16.14 in, 19.69 in, 22.05 in, 23.62 in)- Z軸移動距離
540 mm, 600 mm, 675 mm
(21.26 in, 23.62 in, 26.57 in)- 回転速度
18,000 rpm, 24,000 rpm
(113,097 rad.min-1, 150,796 rad.min-1)- 出力
1.5 kW, 2 kW, 3.5 kW
(2.04 hp, 2.72 hp, 4.76 hp)- X軸の移動速度
30 m/min, 36 m/min
- Y軸の移動速度
30 m/min, 36 m/min
- Z軸の移動速度
6 m/min
- 最大テーブル積載量
350 kg, 500 kg, 750 kg, 1,000 kg
(772 lb, 1,102 lb, 1,653 lb, 2,205 lb)- 最大ツール重量
7 kg, 8 kg
(15.4 lb, 17.6 lb)- 総重量
4,200 kg, 5,300 kg, 7,000 kg, 8,500 kg
(9,259.42 lb, 11,684.5 lb, 15,432.36 lb, 18,739.29 lb)
詳細
製品概要

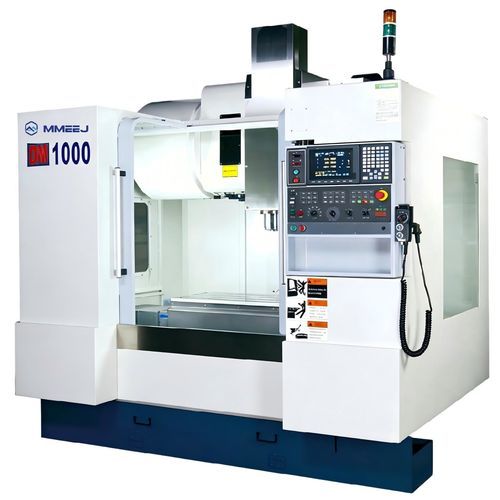

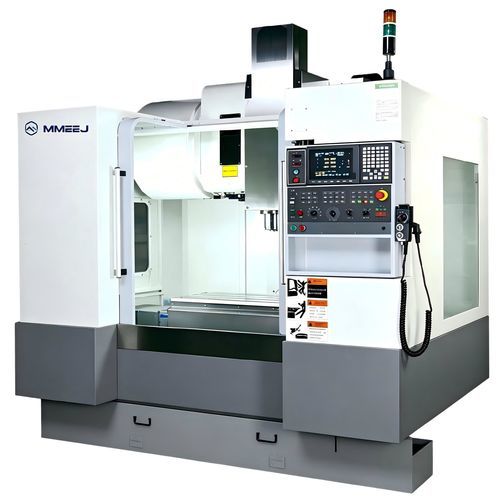

DM Seriesは、複雑な金型輪郭、車載部品および箱型部品の加工を目的に設計された立形マシニングセンタです。DM-600、DM-800、DM-1000、DM-1200のラインアップがあり、中小型の金型部品製造に適しています。低回転域での高トルク出力により、高強度鋼や高温合金などの加工困難材料や一般鋼の効率的な切削加工を可能にします。
仕様表
Model | DM-600 | DM-800 | DM-1000 | DM-1200
X軸移動量 (mm) | 600 | 800 | 1020 | 1200
Y軸移動量 (mm) | 410 | 500 | 560 | 600
Z軸移動量 (mm) | 540 | 540 | 600 | 675
スピンドル先端〜テーブル面距離 (mm) | 100~640 | 150~690 | 135-735 | 100~775
主軸回転数 (rpm/min) | 24000 | 18000 | 18000 | 18000
自動工具交換装置 - 工具本数 (本) | 24 | 24 | 24 | 24
最大工具径 (mm) | 80/125 | 80/125 | 80/125 | 80/125
最大工具長さ (mm) | 200 | 270 | 300 | 300
最大工具重量 (kg) | 8 | 8 | 8 | 7
工具交換方式 | ブレードアーム | ブレードアーム | ブレードアーム | ブレードアーム
工具規格 | BT30 | BBT-40 | BBT-40 | BBT-40
主軸モータ (連続/30分) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
X/Y/Z軸モータ (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
作業台寸法 (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
テーブル最大積載量 (kg) | 350 | 500 | 750 | 1000
T溝 (溝x幅xピッチ) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
早送り速度 X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
切削送り速度 (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
コントローラ | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
機械質量 (kg) | 4200 | 5300 | 7000 | 8500
消費電力 (KVA) | 15 | 20 | 25 | 35
クーラントタンク容量 (L) | 200 | 290 | 290 | 360
エアー圧 (kg/cm²) | 6 | 6 | 6 | 6
主な仕様
DM Seriesは、複雑な金型輪郭、車載部品および箱型部品の加工を目的に設計された立形マシニングセンタです。DM-600、DM-800、DM-1000、DM-1200のラインアップがあり、中小型の金型部品製造に適しています。低回転域での高トルク出力により、高強度鋼や高温合金などの加工困難材料や一般鋼の効率的な切削加工を可能にします。
仕様表
Model | DM-600 | DM-800 | DM-1000 | DM-1200
X軸移動量 (mm) | 600 | 800 | 1020 | 1200
Y軸移動量 (mm) | 410 | 500 | 560 | 600
Z軸移動量 (mm) | 540 | 540 | 600 | 675
スピンドル先端〜テーブル面距離 (mm) | 100~640 | 150~690 | 135-735 | 100~775
主軸回転数 (rpm/min) | 24000 | 18000 | 18000 | 18000
自動工具交換装置 - 工具本数 (本) | 24 | 24 | 24 | 24
最大工具径 (mm) | 80/125 | 80/125 | 80/125 | 80/125
最大工具長さ (mm) | 200 | 270 | 300 | 300
最大工具重量 (kg) | 8 | 8 | 8 | 7
工具交換方式 | ブレードアーム | ブレードアーム | ブレードアーム | ブレードアーム
工具規格 | BT30 | BBT-40 | BBT-40 | BBT-40
主軸モータ (連続/30分) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
X/Y/Z軸モータ (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
作業台寸法 (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
テーブル最大積載量 (kg) | 350 | 500 | 750 | 1000
T溝 (溝x幅xピッチ) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
早送り速度 X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
切削送り速度 (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
コントローラ | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
機械質量 (kg) | 4200 | 5300 | 7000 | 8500
消費電力 (KVA) | 15 | 20 | 25 | 35
クーラントタンク容量 (L) | 200 | 290 | 290 | 360
エアー圧 (kg/cm²) | 6 | 6 | 6 | 6
主な仕様
- シリーズ: DM Series (DM-600, DM-800, DM-1000, DM-1200)
- 主な用途: 金型の複雑な輪郭、車載部品、箱型部品の加工。中小型金型部品の生産に最適
- 低回転での高トルクにより、加工困難材料（高強度鋼、高温合金）や一般鋼の高効率加工が可能
- 主軸オプション: 24000 rpm (DM-600) または 18000 rpm (DM-800/DM-1000/DM-1200)
- 自動工具交換: 24本、ブレードアーム式。工具規格 BT30 (DM-600) または BBT-40 (DM-800/1000/1200)
- 主軸モータ出力: 3.7/4.6 kW (DM-600) から大型機で最大 15/18.5 kW
- 軸モータ (X/Y/Z) は機種により異なり、最大で各軸 3.5 kW
- 作業台寸法: 700x400 mm 〜 1220x620 mm。テーブル積載量: 350–1000 kg
- 早送り: 最大 36 m/min (X/Y)・24 m/min (Z)。切削送り範囲 1–20000 m/min
- コントローラ: Mitsubishi M80
- 機械質量: 機種により 4200–8500 kg
- 消費電力: 15–35 KVA。クーラント容量: 200–360 L。必要エアー圧: 6 kg/cm²
