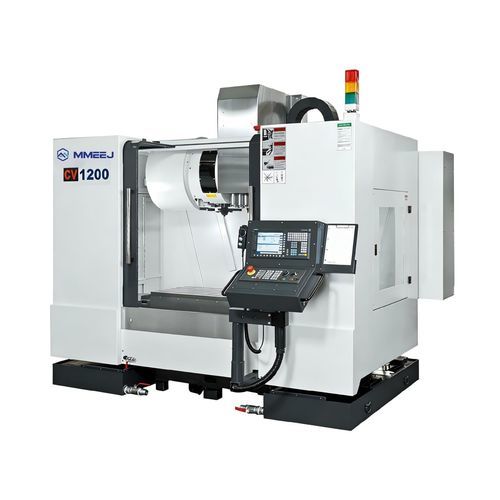

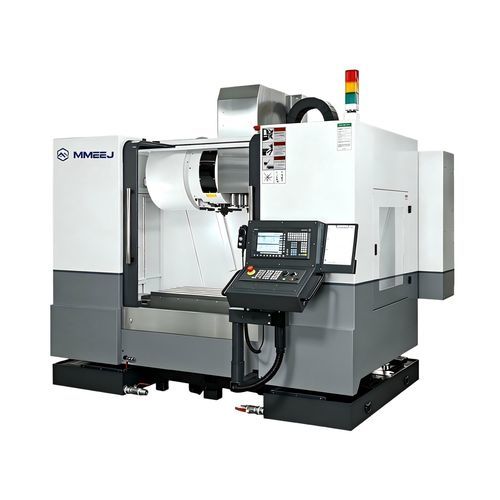

3軸マシニングセンタ CV series縦型BT 40BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, BT 50
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, ドリル
- その他の特徴
- 剛性, 工具自動取り換え機能付
- X軸移動距離
最少: 600 mm
(23.62 in)最大: 2,000 mm
(78.74 in)- Y軸移動距離
最少: 410 mm
(16.14 in)最大: 900 mm
(35.43 in)- Z軸移動距離
最少: 540 mm
(21.26 in)最大: 800 mm
(31.5 in)- 回転速度
6,000 rpm, 8,000 rpm, 10,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1, 62,832 rad.min-1)- 出力
1.5 kW, 2 kW, 3.5 kW, 4.5 kW
(2.04 hp, 2.72 hp, 4.76 hp, 6.12 hp)- X軸の移動速度
20 m/min, 24 m/min, 36 m/min
- Y軸の移動速度
20 m/min, 24 m/min, 36 m/min
- Z軸の移動速度
18 m/min, 24 m/min
- 最大テーブル積載量
最少: 350 kg
(772 lb)最大: 3,000 kg
(6,614 lb)- 最大ツール重量
7 kg, 8 kg, 15 kg
(15.4 lb, 17.6 lb, 33.1 lb)- 総重量
最少: 4,200 kg
(9,259.42 lb)最大: 21,000 kg
(46,297.08 lb)
詳細
概要
CV Seriesの立形マシニングセンタは、シミュレーションに基づき設計された剛性の高い機械ベッドを備え、剛性の最大化と質量の最小化を両立しています。板状・円盤状・殻状部品、精密部品、金型の加工に適しています。各機は一つのワーク取り付けで複数の加工（フライス、ボーリング、穴あけ、リーミング、座ぐり、ねじ切り）を実行可能で、ATC（自動工具交換装置）、全閉式保護カバー、自動給油装置、冷却装置、携帯型手動パルス発生器（MPG）を標準装備しています。
技術概要（CV Series）
特長
用途
制御とオプション
CV Seriesの立形マシニングセンタは、シミュレーションに基づき設計された剛性の高い機械ベッドを備え、剛性の最大化と質量の最小化を両立しています。板状・円盤状・殻状部品、精密部品、金型の加工に適しています。各機は一つのワーク取り付けで複数の加工（フライス、ボーリング、穴あけ、リーミング、座ぐり、ねじ切り）を実行可能で、ATC（自動工具交換装置）、全閉式保護カバー、自動給油装置、冷却装置、携帯型手動パルス発生器（MPG）を標準装備しています。
技術概要（CV Series）
- モデル：CV-600、CV-800、CV-1000A、CV-1000B、CV-1200A(B)、CV-1400(A/B)、CV-1600、CV-2000。
- 送り量（概略）：X 600–2000 mm、Y 410–900 mm、Z 540–800 mm。スピンドル先端からテーブル面までの距離はモデルにより異なります。
- スピンドル回転数：CV-600は最大10,000 rpm、その他多くのモデルは6,000–8,000 rpm。二段階速度の選択肢があるモデルもあります。
- 工具マガジン：標準24本（バリアントで30本まで）。交換方式はブレードアーム。工具テーパーはBT-40またはBT-50（モデルによる）。
- 主軸モータ出力（連続/30分）：約5.5 kW〜18.5 kW（モデルにより上位仕様あり）。
- テーブル寸法・最大搭載量：700×400 mm/350 kg から 2100×850 mm/3000 kg（モデルによる）。
- 制御：標準は Mitsubishi M80。機械質量は約4,200〜21,000 kg。電源要件 15〜40 kVA。水タンク 200〜550 L。エア供給 6 kg/cm²。
特長
- シミュレーションで最適化された剛性の高いベッド。
- 自動工具交換装置（ATC）、ブレードアーム方式。
- 作業者保護のための全閉式保護カバー。
- 自動給油装置と統合冷却システム。
- 携帯型手動パルス発生器（MPG）付属。
- 一回のセットアップで複数加工（フライス、ボーリング、穴あけ、リーミング、座ぐり、ねじ切り）可能。
- 用途に応じた主軸、マガジン、モータのオプションを用意。
用途
- 板状・円盤状・殻状の部品加工。
- 精密部品および金型・治具の加工。
- 剛性と多工程能力が要求される中〜大型部品の生産。
制御とオプション
- 標準制御：Mitsubishi M80。携帯用MPG付属。
- オプション：主軸出力の選択、マガジン容量の変更、冷却/ろ過パッケージ、安全・自動化オプション。
