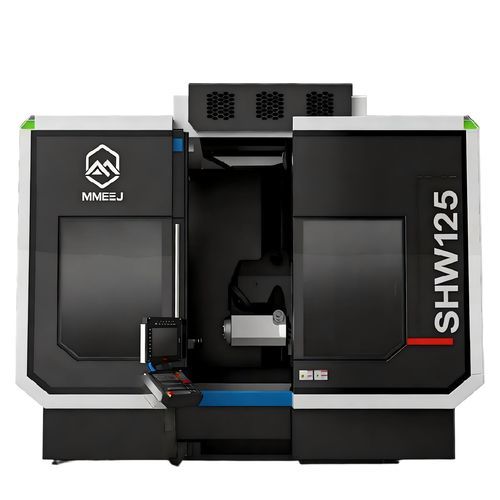

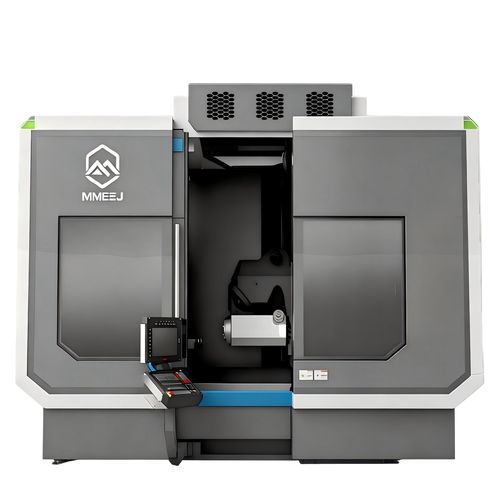

5軸マシニングセンタ SHW series汎用回転テーブルSK50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- タイプ
- 回転テーブル
- スピンドル
- HSK-A 100, SK50
- その他の特徴
- 高速, 高速
- X軸移動距離
1,000 mm, 1,250 mm, 1,600 mm, 2,100 mm
(39.37 in, 49.21 in, 62.99 in, 82.68 in)- Y軸移動距離
1,000 mm, 1,250 mm, 1,600 mm, 2,100 mm
(39.37 in, 49.21 in, 62.99 in, 82.68 in)- Z軸移動距離
1,000 mm, 1,400 mm, 1,700 mm
(39.37 in, 55.12 in, 66.93 in)- 回転速度
最大: 10,000 rpm
(62,832 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
35 kW, 43 kW, 52.4 kW, 54 kW, 75 kW
(47.59 hp, 58.46 hp, 71.24 hp, 73.42 hp, 101.97 hp)- X軸の移動速度
最大: 20,000 mm/min
(13.12 in/s)最少: 20 mm/min
(0.01 in/s)- Y軸の移動速度
最大: 20,000 mm/min
(13.12 in/s)最少: 20 mm/min
(0.01 in/s)- Z軸の移動速度
最大: 20,000 mm/min
(13.12 in/s)最少: 20 mm/min
(0.01 in/s)- 最大テーブル積載量
2,000 kg, 4,000 kg, 6,000 kg
(4,409 lb, 8,818 lb, 13,228 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
20 t, 40 t, 50 t
(22.05 us ton, 44.09 us ton, 55.12 us ton)- 全長
5,300 mm, 5,500 mm, 7,000 mm, 9,600 mm
(208.7 in, 216.5 in, 275.6 in, 378 in)- 全幅
5,200 mm, 6,300 mm, 6,800 mm, 8,000 mm
(204.7 in, 248 in, 267.7 in, 315 in)- 全高
3,600 mm, 3,700 mm, 4,000 mm, 5,300 mm
(141.7 in, 145.7 in, 157.5 in, 208.7 in)
詳細
概要
SHWシリーズは、垂直・水平の変換が可能な5軸マシニングセンターで、大型かつ複雑なワークをワンセットアップで多工程加工する用途に適しています。B軸フライスヘッド、連続駆動のC軸回転テーブル、高速電動スピンドルを装備し、フル5軸加工を実現します。多くのモデルで最大60,000 mm/min（SHW210は40,000 mm/min）という高速移動により非切削時間を短縮します。モデル：SHW100、SHW125、SHW160、SHW210。
主な仕様
用途
生産上の利点
オプション・構成
お問い合わせ
図面要求、構成オプション、見積依頼は、ワーク仕様と生産要件を添えて営業担当までご連絡ください。
SHWシリーズは、垂直・水平の変換が可能な5軸マシニングセンターで、大型かつ複雑なワークをワンセットアップで多工程加工する用途に適しています。B軸フライスヘッド、連続駆動のC軸回転テーブル、高速電動スピンドルを装備し、フル5軸加工を実現します。多くのモデルで最大60,000 mm/min（SHW210は40,000 mm/min）という高速移動により非切削時間を短縮します。モデル：SHW100、SHW125、SHW160、SHW210。
主な仕様
- モデルとテーブル有効寸法（直径×幅）：SHW100 φ1,100×950 mm、SHW125 φ1,250×1,160 mm、SHW160 φ1,600×1,250 mm、SHW210 φ1,700 mm
- 最大搭載質量：SHW100/SHW125 ≤ 2,000 kg、SHW160 ≤ 4,000 kg、SHW210 ≤ 6,000 kg
- X/Y/Z軸移動量（mm）：SHW100 1000/1000/1000、SHW125 1250/1250/1000、SHW160 1600/1600/1400、SHW210 2100/2100/1700
- B軸スイング範囲：-30°～180°、C軸：連続回転（n×360°）
- 切削送り速度：20～20,000 mm/min、早送り速度：最大60,000 mm/min（SHW210は40,000 mm/min）
- 主軸回転数：0–10,000 rpm（SHW100/125）または0–7,000 rpm（SHW160/210）、主軸テーパー：SK50またはHSK-A100（モデルにより異なる）
- 主軸出力（S1/S6-40%）：例 — SHW100/125 35/43 kW、SHW160 52.4/54 kW、SHW210 75/75 kW
- ツールマガジン（オプション）：40–60本、ロボットアームによる自動工具交換、隣接空位置時の工具最大径 φ250 mm
- 精度：X/Y/Z位置決め精度 0.006 mm、繰返し精度 0.004 mm、B/C軸位置決め 6秒、RTCPリンク精度 ±0.02 mm
- オプションCNC：Heidenhain TNC640、機械総電力：95–150 kVA、質量概算：20–50 t
用途
- 航空宇宙、自動車、エネルギー、重機向けの大型部品加工
- 複雑な5軸輪郭を要する金型・ダイの製造
- テーブル回転と高荷重を必要とする回転・円筒部品の加工
生産上の利点
- ワンセットアップ加工によりワークの取り扱いと累積誤差を低減
- 垂直/水平の変換で多様な形状に対応できる柔軟性を確保
- 高速早送りにより非切削時間を短縮し生産性を向上
- 高精度な軸制御とRTCPで再現性のある多軸精度を実現
オプション・構成
- ツールマガジン容量オプション（40–60ポジション）およびロボットアームATC
- 主軸テーパー選択：SK50（7:24）またはHSK-A100（モデルにより異なる）
- CNC（Heidenhain TNC640）や電気仕様のカスタマイズ対応
お問い合わせ
図面要求、構成オプション、見積依頼は、ワーク仕様と生産要件を添えて営業担当までご連絡ください。
