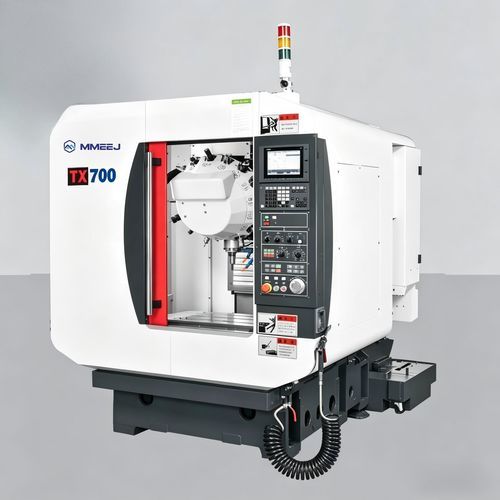

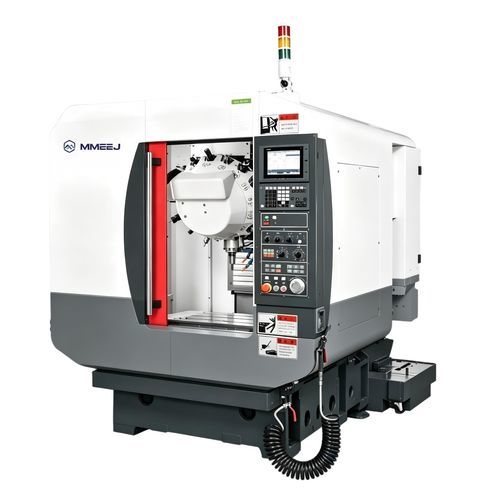

CNCドリル・タッピングマッハ TX series縦型3軸スチール用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- CNC
- 構造
- 縦型
- 軸数
- 3軸
- 用途
- スチール用, 医療用, 金属プレート用
- その他の特徴
- 高速, 高精度, 工具自動取り換え機能付
- 出力
1,500 W, 2,200 W, 3,500 W, 5,500 W
- 回転速度
12,000 rpm
(75,398.2 rad.min-1)- 重量
3,000 kg, 3,500 kg, 4,100 kg
(6,614 lb, 7,716 lb, 9,039 lb)
詳細
製品概要
高速度の穴あけおよびタップ加工、マルチプロセス加工に最適化された垂直CNC加工センター。省スペースで安定した精度により、電子機器、車載部品、医療分野の小〜中型精密部品のバッチ生産に適しています。
主な特長
機械仕様
技術データと代表的な用途
高速度の穴あけおよびタップ加工、マルチプロセス加工に最適化された垂直CNC加工センター。省スペースで安定した精度により、電子機器、車載部品、医療分野の小〜中型精密部品のバッチ生産に適しています。
主な特長
- マルチプロセス対応：穴あけ、タップ、フライス、面取り、ボーリングを単一セットアップで実行し、把持誤差とサイクルタイムを低減します。
- 材料適合性：アルミ合金、銅、ステンレス、樹脂に対応し、軽量で精密な部品の加工に最適です。
- 生産の柔軟性：プログラムおよびツールの切替が迅速で、小ロット・多品種生産に対応します。
機械仕様
- 型式：TX-500｜TX-700｜TX-1000
- 移動量（mm）：X = 500｜700｜1000、Y = 400｜400｜500、Z = 330｜330｜350
- スピンドル先端〜テーブル距離（mm）：170-500｜170-500｜150-500
- スピンドル回転数：12,000 rpm（全機種）
- ATC：ディスク型（アームレス）、21本マガジン；最大工具径（隣接なし）60/80 mm；最大工具長250 mm；最大工具質量3 kg；工具保持 BT-30
- モーター：スピンドル 3.5 kW 連続 / 5.5 kW（15分定格）；XY/Z軸 1.5 / 1.5 / 2.2 kW
- ワークテーブル：面積 650x400｜850x400｜1100x500 mm；最大載荷 250｜250｜350 kg；T溝 3x14x125 mm
- 速度：早送り X/Y/Z = 48/48/48 m/min；切削送り 1–20,000 mm/min（TX-500/700）、1–30,000 mm/min（TX-1000）
- コントローラ：Mitsubishi M80
- その他：機械質量 約3000｜約3500｜約4100 kg；消費電力 15 KVA；クーラントタンク 200｜200｜300 L；エア供給 6 kg/cm²
技術データと代表的な用途
- シリーズ：TX（TX-500、TX-700、TX-1000）
- 用途：3C電子、車載部品、医療機器などの小〜中型精密部品のバッチ加工
- 主な利点：高回転スピンドル、コンパクトな設置面積、マルチプロセス対応およびアームレスATCによる効率的なツール交換
