三相サーボドライブ CWDS556
3相ステッピング20-54 Vコンパクト

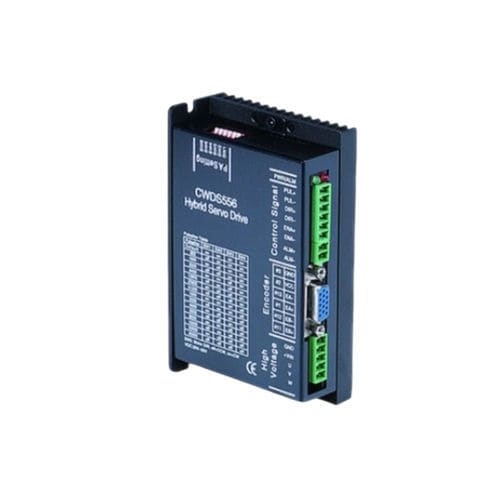

三相サーボドライブ - CWDS556 - NEOTON MOTOR - 3相ステッピング / 20-54 V / コンパクト

お気に入りに追加する

商品比較に追加する

NEOTON MOTORのサイトについての詳しい情報

特徴

AC/DC: 三相
エンジン: 3相ステッピング
ボルテージ: 20-54 V
その他の特徴: コンパクト, サーボドライブ, 閉ループ
アンペア数: 5.6 A

詳細

概要
CWDS556は、20〜50V DCで最大5.6Aを供給する3相クローズドループのステッパーサーボドライバです。3相クローズドループ制御と32ビットDSP＋ベクトル制御を組み合わせ、滑らかな動作、高い位置決め信頼性、欠点ステップの排除を実現します。寸法118 x 75 x 34 mmのコンパクト設計で、制御盤への組み込みが容易です。

主な特長

3相クローズドループ制御による安定で滑らかな動作
欠点ステップを排除し、位置決め精度を向上
最大5.6 Aの出力電流
32ビットDSPとベクトル制御アルゴリズム
同等ドライバ比で最大30%の速度性能向上
コンパクトな筐体 118 x 75 x 34 mm

主要仕様

相数：3
出力電流（A）：最大5.6
入力電圧（VDC）：20 – 50
マイクロステップ解像度：51,200ステップ/回転
エンコーダ解像度：1000 PPR
重量：0.255 kg（製品カード） / 0.3 kg（全仕様表）
寸法（mm）：118 x 75 x 34

電気的仕様
入力電圧 — 20–50 VDC
出力電流 — 0–5.6 A
相数 — 3
エンコーダ解像度 — 1000 PPR
制御信号 — Pulse/Direction または CW/CCW
パルス周波数 — 0–200 kHz
プロセッサ — 32ビットDSP（DSP + ベクトル制御）
マイクロステップ — 51,200ステップ/回転
寸法 — 118 x 75 x 34 mm
重量 — 0.255–0.3 kg（情報源により異なる）

機械図
CWDS556の機械図（寸法・取付け孔位置等）の提供があります。パネルまたはシャーシへの取付に対応しています。
