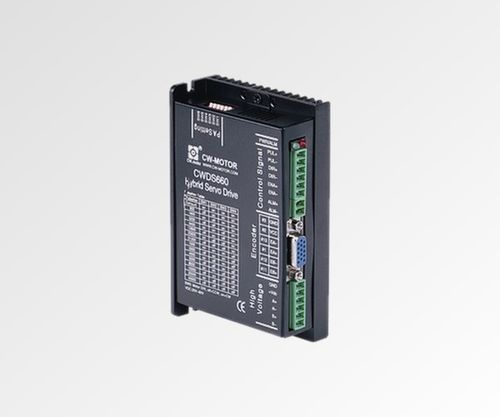

DCサーボドライブ CWDS660

二相2相ステッピングエンコーダー付き

製品概要
CWDS660は、オープンループ方式のステッパーシステムの制約を解消するために設計された閉ループ2相ステッパーサーボドライバです。20〜60VDCで最大6Aをサポートし、32ビットDSPとベクトル制御を用いて失歩を防止、発熱を低減し、速度性能を約30%向上させます。工場出荷時のベクトル制御によりパラメータ調整は不要です。

主な特長

• 閉ループ制御 — 失歩を排除
• 32ビットDSP＋ベクトル制御アルゴリズム
• オープンループに対して約30%の速度向上
• 発熱の低減
• パラメータ調整不要
• コンパクトな筐体 118×75×34 mm

基本仕様

• 相数：2
• 出力電流（A）：0〜6.0（定格最大6 A）
• 入力電圧（VDC）：20〜60
• マイクロステップ分解能：51,200 ステップ/回転
• エンコーダ分解能：1000 PPR
• 重量：0.255〜0.3 kg
• 寸法（mm）：118×75×34

電気仕様
入力電圧：20〜60 VDC
出力電流：0〜6 A
エンコーダ分解能：1000 PPR
制御信号：Pulse/Direction または CW/CCW
パルス周波数：0〜200 kHz
プロセッサ：32ビットDSP
寸法：118×75×34 mm
重量：0.255〜0.3 kg

機械図面
CWDS660の機械図面が利用可能です（製品ページに図面/図解を掲載）。

仕様 / 技術仕様

• 型式：CWDS660
• 相数：2
• 入力電圧：20〜60 VDC
• 出力電流：0〜6 A（定格最大6 A）
• マイクロステップ分解能：51,200 ステップ/回転
• エンコーダ分解能：1000 PPR
• 制御信号タイプ：Pulse/Direction または CW/CCW
• 最大パルス周波数：0〜200 kHz
• プロセッサ：32ビットDSP
• 性能：オープンループ比で約30%の速度向上、発熱低減
• 筐体 / 寸法：118×75×34 mm
• 重量：製品カードでは0.255 kg、フルスペックでは0.3 kgと表記
• パラメータ調整不要（工場/ベクトル制御チューニング）
