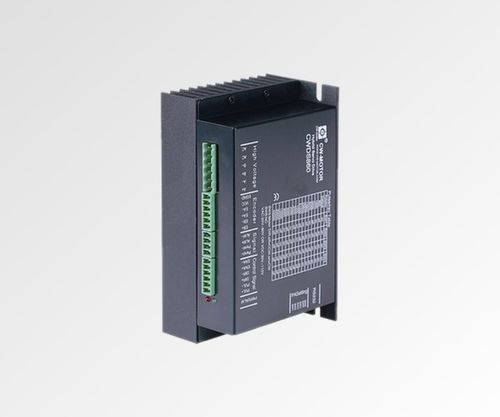

二相サーボドライブ CWDS860

2相ステッピングエンコーダー付きサーボドライブ

製品概要
CWDS860は、最大8.0A出力をサポートする2相クローズドループステッピングサーボドライバです。入力は柔軟なAC/DC対応（20–60 VACまたは24–90 VDC）。150 x 99 x 48 mmのコンパクトな筐体は高トルクの連続運転に適した放熱性能を提供します。ベクトル制御を備えた32ビットDSPにより、高精度な位置決めと優れた動的応答を実現します。

主な特長

• クローズドループ制御 — ステップ抜けを防止
• 柔軟なAC/DC入力範囲：20–60 VACまたは24–90 VDC
• 最大8.0Aの出力電流
• ベクトル制御搭載の32ビットDSP
• 約30%の速度向上（目安）
• 150 x 99 x 48 mmのコンパクト設計

主要仕様

• 相数：2
• 出力電流：8.0 A
• 入力電圧：20–60 VACまたは24–90 VDC
• マイクロステップ分解能：51200 ステップ/回転
• 重量（要約）：0.575 kg
• 外形寸法：150 x 99 x 48 mm

電気仕様（表）
入力電圧 — 20–60 VACまたは24–90 VDC
出力電流 — 0–8 A
エンコーダ分解能 — 1000 PPR
制御信号 — Pulse/Direction または CW/CCW
パルス周波数 — 0–200 kHz
プロセッサ — ベクトル制御を備えた32ビットDSP
寸法 — 150 x 99 x 48 mm
重量（詳細仕様） — 0.7 kg

機械図面
CWDS860モデルの機械図面を提供（取付け穴位置および寸法参照）。

技術仕様

• 型番：CWDS860
• メーカー / ブランド：NEOTON MOTOR
• ドライブ種別：2相クローズドループステッピングサーボドライバ
• 最大出力電流：8 A
• 入力電圧：20–60 VACまたは24–90 VDC
• マイクロステップ分解能：51200 ステップ/回転
• エンコーダ分解能：1000 PPR
• 制御信号種別：Pulse/Direction または CW/CCW
• パルス周波数：0–200 kHz
• プロセッサ：ベクトル制御アルゴリズム搭載 32ビットDSP
• 性能注記：約30%の速度向上（表記通り）
• 筐体寸法：150 x 99 x 48 mm
• 重量（要約）：0.575 kg
• 重量（詳細仕様）：0.7 kg
• 筐体は高トルク運転に適した放熱性を提供
• 取付けと寸法参照用の機械図面を含む
