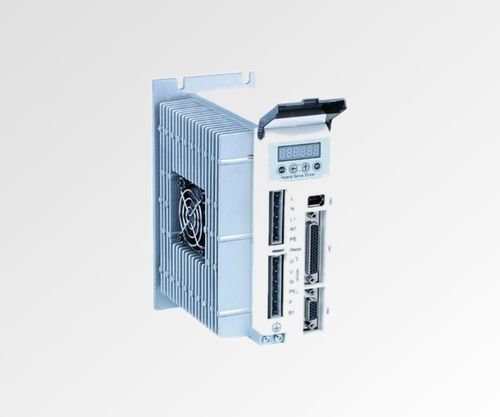

3相サーボドライブ SS1106

ステッピング閉ループ

製品概要
SS1106は、AC電源入力（70〜130VAC）対応の3相クローズドループステッパーサーボドライバで、筐体サイズは180 x 140 x 70 mmです。最大6Aの出力電流に対応し、AC電源で駆動される産業用オートメーションに適した精密な3相クローズドループ動作を提供します。

主な特長

• 3相クローズドループ制御
• AC電源入力（70〜130VAC）
• 筐体寸法 180 x 140 x 70 mm
• 最大出力電流 6 A
• ベクトル制御アルゴリズムを搭載した32ビットDSP
• 前世代比で約30%の速度向上

クイックスペック

• 相数：3
• 出力電流（A）：6.0
• 入力電圧（VAC）：70〜130
• マイクロステップ分解能：51200 ステップ/回転
• 寸法（mm）：180 x 140 x 70
• 制御信号：パルス/方向

電気仕様
入力電圧：70〜130 VAC
出力電流：0〜6 A
相数：3
対応エンコーダ分解能：1000 PPR
制御信号モード：パルス/方向 または CW/CCW
パルス周波数：0〜200 kHz
プロセッサ：32ビットDSP
寸法：180 x 140 x 70 mm
重量：1.5 kg

機械仕様
取り付け箇所と筐体寸法を示すSS1106（180 x 140 x 70 mm）の機械図面が利用可能です。

機能 / 技術仕様

• モデル：SS1106
• タイプ：3相クローズドループステッパーサーボドライバ
• 入力電圧：70〜130 VAC
• 最大出力電流：6 A
• マイクロステッピング分解能：51200 ステップ/回転
• 対応エンコーダ分解能：1000 PPR
• 制御信号モード：パルス/方向 または CW/CCW
• パルス周波数範囲：0〜200 kHz
• プロセッサ：ベクトル制御アルゴリズム搭載32ビットDSP
• 性能：前世代比で約30%の速度向上
• 筐体寸法：180 x 140 x 70 mm
• 重量：1.5 kg
