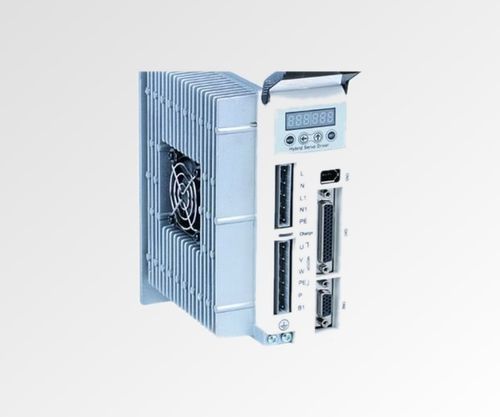

3相サーボドライブ SS2206

3相ステッピング110-230V閉ループ

製品概要
SS2206は国際的な産業用途向けに設計された3相クローズドループステッパーサーボドライバです。入力は110–230VAC、出力電流は最大6Aで、筐体は180 x 140 x 70 mmのコンパクトサイズです。32ビットDSPとベクトル制御を内蔵し、動的応答を改善。高分解能のマイクロステップとエンコーダフィードバックをサポートし、精密なクローズドループ制御を実現します。

主な特徴

• 3相クローズドループ制御
• 広いAC入力範囲：110–230VAC
• コンパクト筐体：180 x 140 x 70 mm
• 出力電流最大6A（0–6A）
• 32ビットDSP＋ベクトル制御アルゴリズム
• 約30%の速度改善（メーカー公表）

クイックスペック

• 相数：3
• 出力電流（A）：6.0（主要仕様） / 0–6A（電気仕様表）
• 入力電圧（VAC）：110–230
• マイクロステップ分解能：51200 ステップ/回転
• エンコーダ分解能：1000 PPR
• 重量：1.395 kg（製品カード） / 1.5 kg（電気仕様表）
• 寸法（mm）：180 x 140 x 70

電気仕様

• 入力電圧：110–230VAC
• 出力電流：0–6A
• 相数：3
• エンコーダ分解能：1000 PPR
• 制御信号：Pulse/Direction または CW/CCW
• パルス周波数：0–200 kHz
• プロセッサ：32ビットDSP
• 寸法：180 x 140 x 70 mm
• 重量：1.5 kg

機械図
SS2206の機械図が利用可能です。寸法図は製品画像を参照してください。

仕様 / 技術仕様

• モデル：SS2206
• トポロジー：3相クローズドループステッパーサーボドライバ
• 入力電圧：110–230VAC
• 出力電流：最大6A（0–6A）
• マイクロステップ分解能：51200 ステップ/回転
• エンコーダ分解能：1000 PPR
• サポート制御信号：Pulse/Direction または CW/CCW
• パルス周波数範囲：0–200 kHz
• プロセッサ：32ビットDSP＋ベクトル制御アルゴリズム
• 性能：約30%の速度改善（メーカー発表）
• 寸法：180 x 140 x 70 mm
• 重量：製品カードで1.395 kg、電気仕様表で1.5 kgと表記
