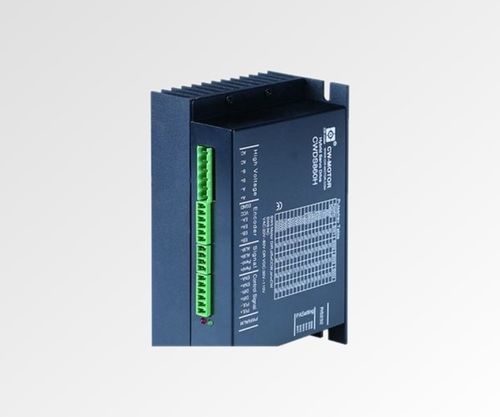

DCサーボドライブ CWDS860HAC二相2相ステッピング
お気に入りに追加する
商品比較に追加する
特徴
- AC/DC
- DC, AC, 二相
- エンジン
- 2相ステッピング
- ボルテージ
- 20-90 V
- その他の特徴
- コンパクト, サーボドライブ, 閉ループ, ベクトル制御
- アンペア数
最少: 0 A
最大: 8 A
詳細
製品概要
CWDS860Hはクローズドループの2相ステッパーサーボドライバで、最大8 A、広い入力電圧範囲（20–90 VAC または 24–110 VDC）に対応します。108 x 100 x 60 mmの筐体は放熱性を向上させ、産業用途のクローズドループ運動制御に適しています。
主な特徴
概要 / クイックスペック
相数 — 2
出力電流 (A) — 0–8.0
入力電圧 — 20–90 VAC または 24–110 VDC
マイクロステップ — 51200 steps/rev
寸法 (mm) — 108 x 100 x 60
制御信号 — パルス / ディレクション
完全仕様
入力電圧 — 20–90 VAC または 24–110 VDC
出力電流 — 0–8 A
エンコーダ分解能 — 1000 PPR
制御信号 — Pulse/Direction または CW/CCW
パルス周波数 — 0–200 kHz
プロセッサ — 32ビットDSP
寸法 — 108 x 100 x 60 mm
重量 — 0.9 kg
機械図
取付けおよび寸法参照用の機械図を提供（筐体 108 x 100 x 60 mm）。
技術仕様
CWDS860Hはクローズドループの2相ステッパーサーボドライバで、最大8 A、広い入力電圧範囲（20–90 VAC または 24–110 VDC）に対応します。108 x 100 x 60 mmの筐体は放熱性を向上させ、産業用途のクローズドループ運動制御に適しています。
主な特徴
- クローズドループ制御 — ステップ抜けなし
- 広い電圧範囲: 20–90 VAC または 24–110 VDC
- 出力電流: 8 A
- ベクトル制御アルゴリズムを備えた32ビットDSP
- 従来機比 約30%の速度向上
- コンパクトな筐体 108 x 100 x 60 mm
概要 / クイックスペック
相数 — 2
出力電流 (A) — 0–8.0
入力電圧 — 20–90 VAC または 24–110 VDC
マイクロステップ — 51200 steps/rev
寸法 (mm) — 108 x 100 x 60
制御信号 — パルス / ディレクション
完全仕様
入力電圧 — 20–90 VAC または 24–110 VDC
出力電流 — 0–8 A
エンコーダ分解能 — 1000 PPR
制御信号 — Pulse/Direction または CW/CCW
パルス周波数 — 0–200 kHz
プロセッサ — 32ビットDSP
寸法 — 108 x 100 x 60 mm
重量 — 0.9 kg
機械図
取付けおよび寸法参照用の機械図を提供（筐体 108 x 100 x 60 mm）。
技術仕様
- 型番: CWDS860H
- ブランド: NEOTON MOTOR
- タイプ: クローズドループ 2相 ステッパーサーボドライバ
- 出力電流: 最大 8.0 A
- 入力電圧: 20–90 VAC または 24–110 VDC
- マイクロステップ: 51200 steps/rev
- エンコーダ分解能: 1000 PPR
- 制御信号: Pulse/Direction または CW/CCW
- パルス周波数: 0–200 kHz
- プロセッサ: ベクトル制御アルゴリズムを備えた32ビットDSP
- 性能: 従来比 約30%の速度向上
- 筐体寸法: 108 x 100 x 60 mm
- 重量: 0.9 kg
