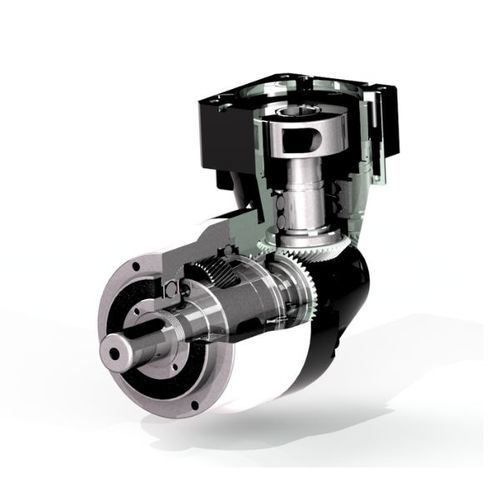

直交軸サーボギアボックス AER70スパイラルベベルギアヘリカル中実軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スパイラルベベルギア, ヘリカル
- 軸方向
- 直交軸
- 軸構成
- 中実軸
- トルク
- 50 - 100 Nm, 20 - 50 Nm
- 段数
- 一段, 2段, 3段
- 性能
- 精密, 低反発, 高性能, メンテナンスフリー, ハイトルク, 高硬度, 静音, 高効率, 高速, 高荷重用
- 応用
- 機械用, サーボ モーター用, トランスミッション用, 農業機械用, 機械用, 業務用, コンベア用, マリン用, 車両用, 軸用, 自動装置用, ステッピング モーター用, 小歯車と平板歯車の駆動用, 医薬品用
- その他の特徴
- 高品質, コンパクト, フランジ, 産業用, ロボット工学用, 堅牢, 小型, ダブル, モジュール式, DCエンジン用, 工作機械用, IP65, オーダーメイド, 切断機用, 垂直出力軸
- バックラッシュ
最大: 0.21 °
最少: 0.11 °
- -Not Tr-
最大: 320 unit
最少: 3 unit
詳細
AERシリーズは、高精度な遊星ギアボックスと効率的なベアリング技術の理想的な組み合わせです。AERシリーズは、高速回転時に最高の性能を発揮するために特別に開発されました。また、ヘリカルティースを採用することで、均質な同期性と静かな作動音を実現しています。
静かでパワフル
高出力トルク
永久潤滑
ヘリカルギア
高精度
フレームサイズ - 50mm, 70mm, 90mm, 120mm, 155mm, 205mm, 235mm
出力トルク - 14Nm-2567Nm
レシオ1ステージ - 3,4,5,6,7,8,9,10
レシオ2段目 - 12,15,16,20,25,28,30,35,40,45,50
レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512
バックラッシュ1段階：P1<7アーク分 P2<9アーク分
バックラッシュ2ステージ：P1<11アーク・ミン P2<13アーク・ミン
バックラッシュ3ステージ：P1<14 arc-min P2<16 arc-min
---
