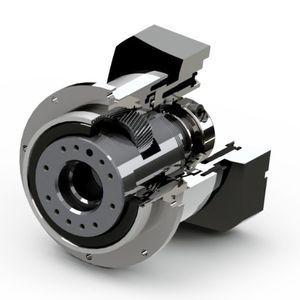

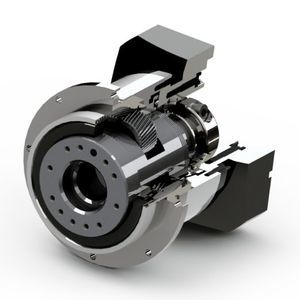

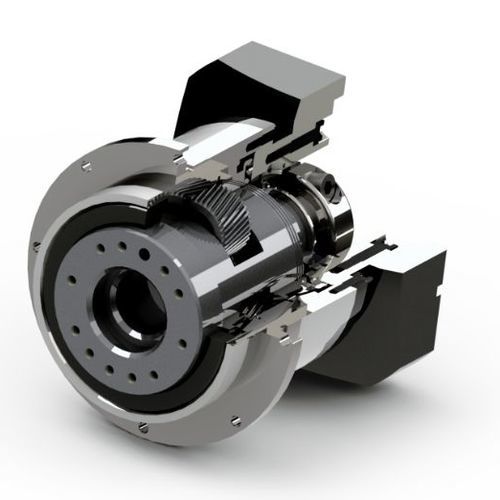

ヘリカル歯車減速機 AD series同軸中実軸フランジ取付形
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル
- 軸方向
- 同軸
- 軸構成
- 中実軸
- 設置
- フランジ取付形
- 構造の特徴
- フランジ取り付け, モジュール式
- 段数
- 一段, 2段, 3段
- 性能
- 精密, 低反発, 高荷重用
- 応用
- 業務用, テキスタイル用, サーボ モーター用, 梱包機用, 医療用途, 食品産業用, 医薬品用
- 回転速度
最大: 8,000 rpm
(50,265.4825 rad.min-1)最少: 1,000 rpm
(6,283.1853 rad.min-1)- 縮小率
最大: 320 unit
最少: 3 unit
- 重量
最大: 110 kg
(242.51 lb)最少: 0.6 kg
(1.32 lb)
詳細
ADシリーズ精密インラインプラネタリギアボックスは、精密ヘリカルギアで構成されています。歯車形状は3Dシミュレーション技術により最適化されています。単一ピース構造のリングギアは、組立誤差の蓄積を最小限に抑えます。プラネタリキャリアはローラーベアリングで支持され、大きなアキシャル荷重を受けます。精密位置決め用途に最適で、滑らかな回転が要求されます。
特徴
47mmから255mmまでのフレームサイズ
2560N.mまでの標準トルク容量
任意のマウント位置
フランジシャフト出力
---
カタログ
AD series
9 ページ
