同軸歯車減速機 ADR series 中実軸フランジ取付形コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸
- 軸構成
- 中実軸
- 設置
- フランジ取付形
- 構造の特徴
- コンパクト, フランジ取り付け
- 段数
- 一段, 2段, 3段
- 性能
- 低反発, 高荷重用
- 応用
- トランスミッション用, 業務用, テキスタイル用, 梱包機用, 医療用途, 食品産業用, 医薬品用
- その他の特徴
- IP65
- 回転速度
最少: 1,000 rpm
(6,283.1853 rad.min-1)最大: 8,000 rpm
(50,265.4825 rad.min-1)- 縮小率
最少: 3 unit
最大: 320 unit
- 重量
最少: 0.9 kg
(1.98 lb)最大: 130 kg
(286.6 lb)
詳細

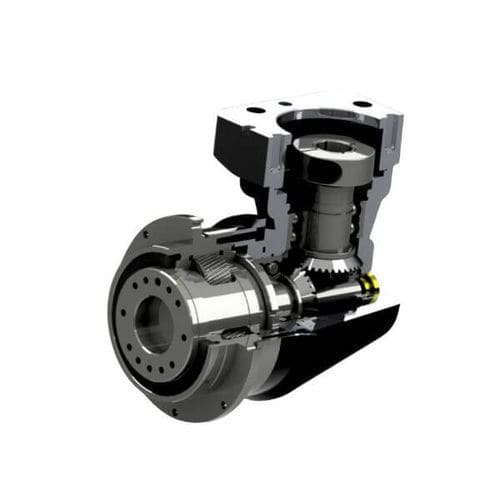

ADR シリーズは、スペース利用を最適化するために設計された直角構造ギアボックスです。コンパクトなフランジ出力で効率的なトルク伝達を実現し、設置スペースを最小限に抑えながら信頼性の高い性能を発揮します。出力プラネタリフレームに内蔵されたナットは、軸方向のクリアランスをなくし、ねじり剛性と大スパンベアリング配置による耐荷重性を向上させています。高品位20CrMnTi合金鋼から作られた真の焼き入れヘリカルギアは、3Dシミュレーション設計によりノイズを低減し、長寿命を保証します。ADRシリーズは、頻繁なスタート・ストップ操作や多様な空間的制約のある精密用途に最適で、多用途かつ効率的なソリューションを提供します。
特徴
フレームサイズ47mm～255mm
2560N.mまでの標準トルク容量
任意のマウント位置
フランジシャフト出力
---
カタログ
ADR series
9 ページ
