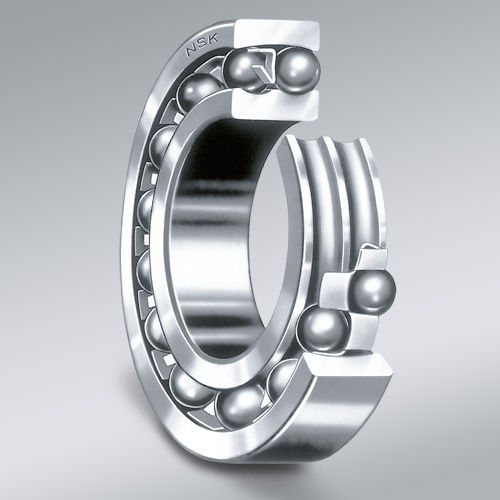

ボール状軸受

軸方向球面アンギュラコンタクト

自動調心玉軸受は、シャフトとハウジングの位置合わせが困難な場合や、トランスミッションシャフトのようにシャフトが曲がる可能性のある用途に推奨されます。外輪には球面軌道面があり、その曲率中心が軸受の曲率中心と一致するため、内輪、玉、保持器の軸が軸受中心の周りを自由に回転します。このタイプには、一般的にプレス鋼製保持器が使用される。 自動調心玉軸受は、接触角が小さいため、アキシアル荷重容量が小さい。許容される動的ミスアライメントは、通常の荷重では約0.07～0.12ラジアン（4～7度）ですが、周囲の構造によっては、このような角度が許容されない場合もあります。 特徴 ミスアライメントを補正 内輪、玉、保持器が軸受中心を中心に自由に回転するため、通常荷重下で約0.07～0.12ラジアン（4～7度）の動的ミスアライメントを許容。 難しい取り付けに最適 自動調心玉軸受は、シャフトの曲がりが発生したり、シャフトとハウジングの位置合わせが困難な用途（トランスミッションシャフトなど）に適しています。 用途 ギアボックス/減速機
