自動転換器 RDH5D

2方向式ロック用遠隔操作

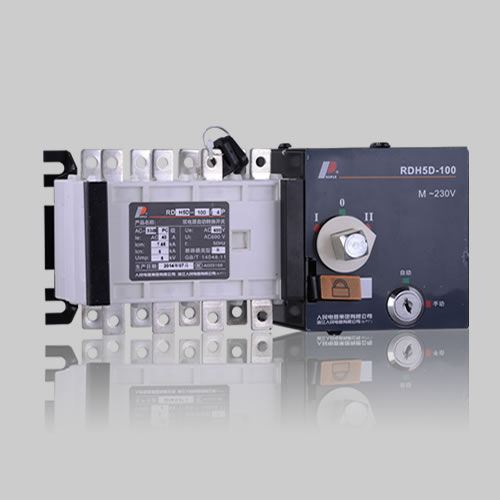

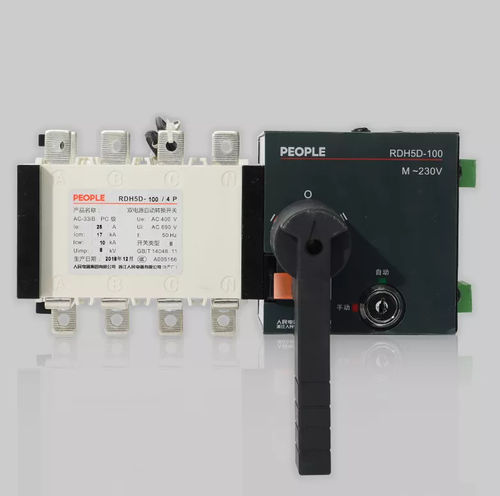

RDH5Dシリーズの自動切替スイッチ装置は、電気的および機械的なインターロックシステムを統合し、安全な切替動作を保証します。本装置は、AC50Hz、定格電圧AC400V、定格通常電流最大3200Aの産業用配電装置の電源システムに適用可能です。検知、通信、 電気的および機械的インターロック機能を備えています。全自動制御、遠隔制御、リセット、緊急時などの手動制御を実現できます。本スイッチは、2回路の電源（通常電源と予備電源）間の自動切替、または2組の負荷設備間の自動切替および安全な遮断に適しています。 スイッチの構造 3.1 - 電気ロック：制御スイッチの内部回路の電源を制御する。オン状態では、スイッチは全自動、強制復帰、および遠隔操作が可能となる。オフ状態では、スイッチは手動操作のみ可能となる。 3.2 - 操作ハンドル：ハンドルを使用して手動操作を行う際は、電気ロックをオフにする必要がある。 3.3 - 機構ロック：検出用。まず、ハンドルを使用してスイッチを「0」の位置に回し、次にロック機構を引き上げてロックし、その後、検出を行います（ロックを引き上げると、スイッチ内部の制御電源が遮断され、スイッチは自動および手動操作ができなくなります）。 3.4 - 位置表示：動作位置（l、0、ll）を表示します。 使用方法 6.1 - 自動機能：通常電源が遮断されると、スイッチは回路をバックアップ電源に切り替えます。通常電源が復旧すると、スイッチは回路を通常電源に切り替えます。 6.2 - 強制復帰「0」機能：「0」ボタンを押すと、スイッチは両方の電源を遮断します。
