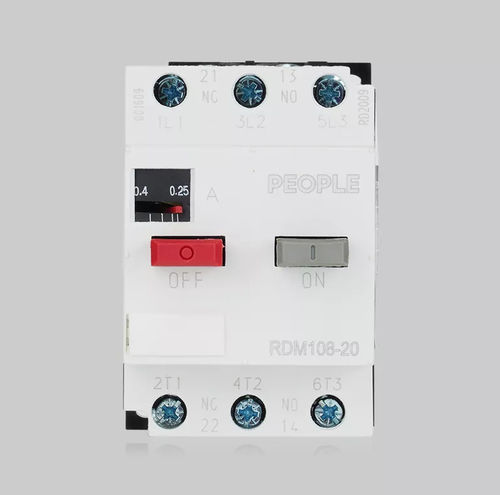

空気式遮断器 RDM108 series

積荷超過用ショート防止エンジン保護用

RDM108シリーズのモールディングケース型遮断器は、AC50Hz/60Hzの回路に適用され、定格動作電圧660V以下、定格電流0.1A～63Aの回路において、低容量モーターおよび回路を過負荷や短絡から保護するために使用され、通常条件下での不頻繁な回路切り替えやモーターの直接始動にも使用されます。 また、本製品は、全電圧およびAC-3負荷条件下にあるモーターに対し、過負荷や短絡から保護しつつ、直接起動および遮断を行うことができます。 本製品は、GB14048.2およびGB14048.4の規格に準拠しています。 3.2 構造 RDM108-20 には補助接点があり、RDM108-32 には 1 組の外部補助接点を、RDM108-63 には 1 組の内部補助接点を組み込むことができます。 RDM108-32およびRDM108-63の解放機構は、急速閉路・開路構造を採用しているため、電流制限機能を備えています。バイメタル式時間逆遅延解放および瞬時電磁解放があります。過負荷解放には温度補償装置が備わっています。 製品前面にはトリップ電流調整ポインタがあり、トリップ電流は指定範囲内で調整可能です。 RDM108-20、-32、-63の操作方式は、それぞれボタン操作、ノブ操作、ハンドル操作です。また、本製品は前面パネル接続式であり、基板への取り付けが可能です。 RDM108-20、-32には取付板が付属しており、35mm DINレールに取り付けることができます。 通常の動作条件および設置条件 3.1 設置場所の標高は2000mを超えてはなりません。 3.3 汚染度はクラス3です。 3.4 設置タイプ：主回路はIII、補助回路および制御回路はIIです。 3.2 周囲温度は+40ºCを超えてはならず、-5ºCを下回ってはなりません。
