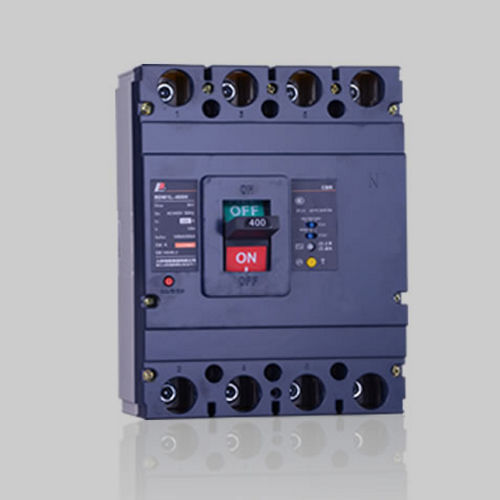

熱磁気式残留電流遮断器 RDM67L

過電流対策漏電残余電流

RDM67Lシリーズの漏電遮断器は、AC50Hz、定格動作電圧400V、定格動作電流最大800Aの配電網に適用され、間接接触による人身保護、回路の切り替え、および不頻繁なモーター始動を保護するために使用されます。 また、過負荷用長遅延逆時間制限、短時間瞬時および低電圧、ならびに残留電流保護機能を備えており、回路および機器を保護します。 本遮断器は、コンパクトなサイズ、高い遮断容量、短アークという利点があります。 本遮断器には隔離機能があります。 この遮断器は入力方向を変更してはなりません。N、1、3、5端子は電源側に、2、4、6、N端子は負荷側に接続してください。 この遮断器はIEC60947-2の規格に準拠しています。 3.0 動作、設置および輸送条件 3.1 - 温度：最高 +40℃、最低 +35℃。1日の平均温度は +35℃を超えてはならない。 3.2 - 標高：最高 2000、 3.3 - 湿度：+40℃において、湿度は最大50％までとする。ただし、低温ではこれより高い湿度も許容される。 例えば、+20℃では90％まで許容される。また、温度変化に伴う結露には注意を払うこと。 3.4 - 汚染度：レベル3 3.5 - 設置場所：金属の腐食や絶縁体の損傷を引き起こすガスや粉塵がなく、衝撃や雨水の影響を受けない場所。設置プレートと各方向との傾斜は5°以下であること。 3.6 - 設置場所の外部磁場は、地磁気の5倍以下であること。 Bタイプの電磁環境に適している。
