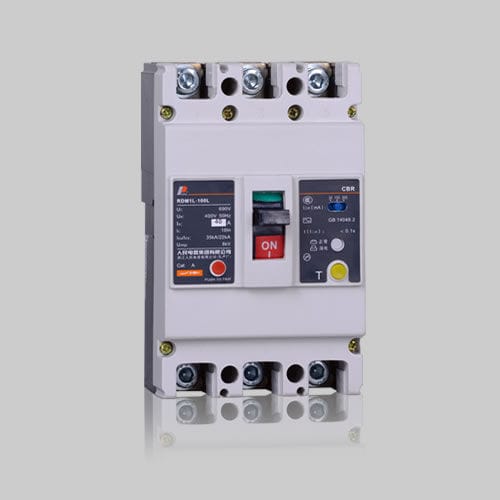

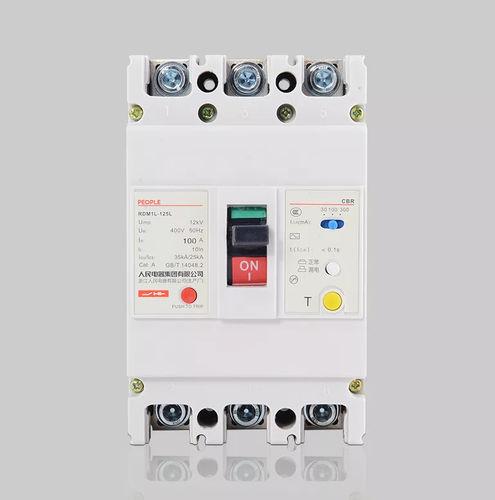

熱磁気式遮断器 RDM1L

残余電流製品分配システム用成形ボックス

RDM ILシリーズのモールドケース型遮断器は、主にAC50/60Hzの配電回路に適用され、定格動作電圧は400V、定格電流は最大800Aで、間接的な保護を提供し、地絡故障電流による火災を防止します。また、電力配電や過負荷・短絡に対する回路保護にも使用でき、回路の切り替えやモーターの不定期な始動にも適しています。 本製品は隔離用途に適しています。 本製品は、IEC 60947-2規格に準拠しています。 通常の動作条件および設置条件 3.1 - 温度：+40 °C以下、-5 °C以上、かつ平均温度は+35°C以下。 3.2 - 設置場所の標高：2000m以下。 3.3 - 相対湿度：温度が+40°Cのとき、50%以下。 本製品は、低温下ではより高い湿度にも耐えることができます。 例えば、温度が+20°Cの場合、本製品は相対湿度90%まで耐えることができます。 温度変化によって生じる結露については、特別な対策を講じる必要があります。 3.4 - 汚染度：クラス3 3.5 - 爆発の危険がなく、また金属の腐食や絶縁損傷を引き起こすようなガスや導電性粉塵が存在しない場所に設置すること。 3.6 - 最大設置傾斜角は5°とし、明らかな衝撃や気象の影響を受けない場所に設置すること。 3.7 - 主回路の設置タイプ：III、補助回路および制御回路の設置タイプ：II 3.8 - 設置場所の外部磁場は、地磁気の5倍を超えてはなりません。 3.9 - 設置場所の電磁環境：Bタイプ
