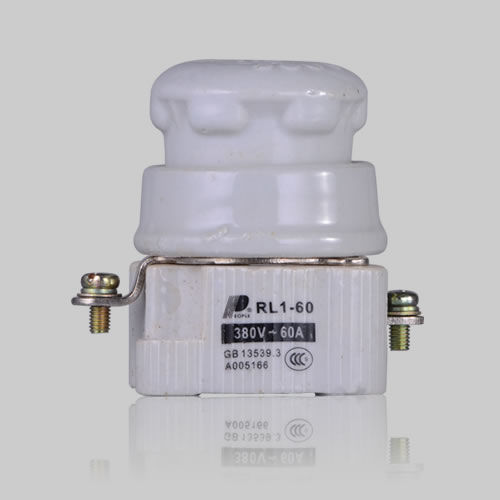

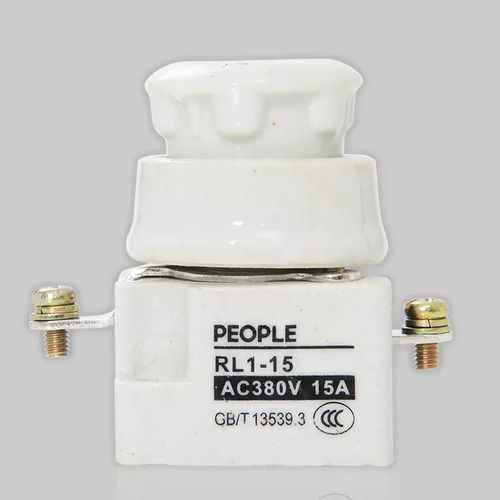

円筒ヒューズ RL1

セラミック製

RL1シリーズのネジ式ヒューズは、交流50Hz、定格電圧380V、定格電流最大200Aの産業用配電装置に適しており、回路の過負荷および短絡保護に使用されます。 遮断範囲および使用区分 本シリーズのヒューズリンクの遮断範囲は「g」、使用区分は「G」であり、これは遮断容量の全範囲をカバーする汎用ヒューズリンクです。 構造的特徴 本シリーズのヒューズは、ヒューズリンク、ヒューズベース、および溶融部材で構成されています。 ヒューズリンクは、ヒューズ管、溶断体、充填材、およびインジケーターで構成されています。断面積が変化する純銅帯または純銅線の溶断体が、高強度のヒューズ管内に密封されており、そのヒューズ管内には、アーク放電媒体として化学処理された高純度の石英砂が充填されています。 ヒューズリンクのエンドキャップにはヒューズインジケーターがあり、ヒューズが溶断すると直ちにインジケーターが現れ、ヒューズが溶断したことを示します。 ヒューズベースは、ベース、端子を備えた金属製のネジ管、および磁器製の保護リングで構成されています。 ヒューズ装填部品は、金属製の外部ネジ付きチューブと磁器製のハンドルで構成されており、上部には透明な窓があり、ヒューズリンクインジケーターが表示されているかどうか（ヒューズが溶断したかどうか）を確認するために使用されます。ヒューズは、動作時に完全密閉型の構造となります。ベースはネジで取り付けられるため、簡単で便利です。 側面の端子は、ネジで外部配線に接続されます。
