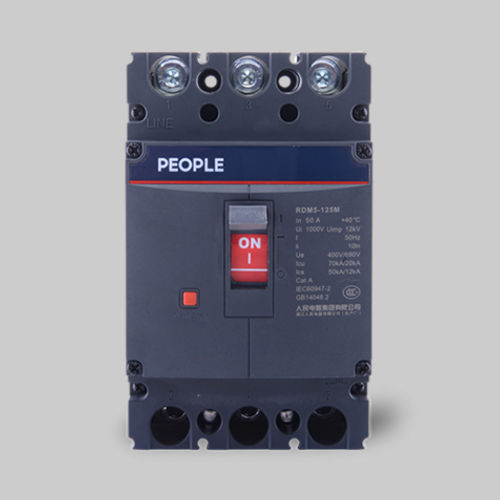

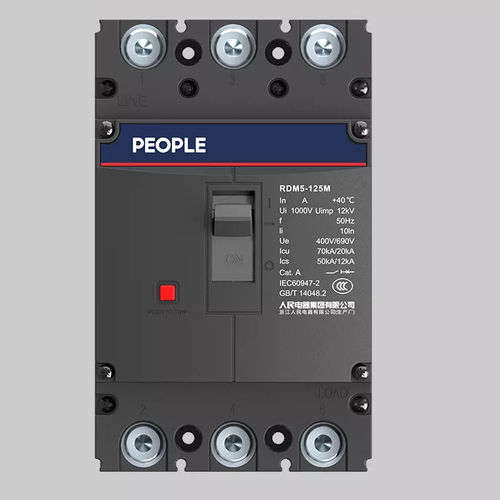

熱磁気式遮断器 RDM5

低電圧積荷超過用ショート防止

RDM5シリーズの電子式モールドケース遮断器は、AC 50Hzの回路に適用され、 絶縁電圧1000V、定格動作電圧最大690V、定格電流最大800Aの回路に適用され、電力を配電するとともに、過負荷、短絡、低電圧による損傷から回路および電源を保護します。特に、電流が630A未満の場合、モーターの保護も可能です。 通常、このブレーカーは、モーターの頻繁ではない反転および始動に対応可能です。 本製品は、垂直および水平のいずれの向きでも設置可能です。 通常の動作条件および設置条件 1. 設置場所の標高は2000m以下であること 2. 温度：-513以上+4013以下、平均温度は+3513以下であること 3. 相対湿度：温度が+40°C以下の場合、50%以下。本製品は、低温下ではより高い湿度に耐えることができます。例えば、温度が+20°Cの場合、本製品は90%の相対湿度に耐えることができます。 4.汚染クラス：クラス3 5.主回路ブレーカーの設置タイプ：クラスIII、補助回路および制御回路の設置タイプ：クラスII 6.最大設置角度は22.5°です
