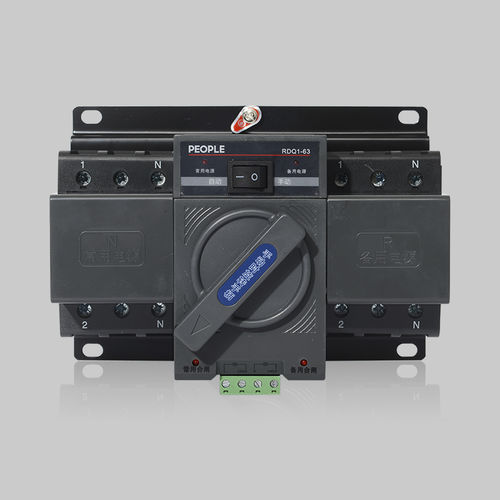

自動転換器 RDQ1

手動バス バー用4極

RDQ1シリーズデュアル電源自動切替スイッチは、AC 50Hz、定格動作電圧400V、定格動作電流63A以下の電源システムに適しています。要件に応じて、2つの回路電源間で切り替えが可能です。 本製品は、過負荷、短絡、低電圧に対する保護機能を備えているほか、防火機能、二重遮断機能、および閉路信号出力機能も有しており、防火対策が求められるオフィスビル、ショッピングモール、銀行、高層ビルの照明回路に特に適しています。 通常の動作条件および設置条件 3.1 - 設置場所の標高は2000mを超えないこと。 3.2 - 周囲温度：-5°C～+40°C、24時間平均値が+35°Cを超えないこと。 3.3 - 大気条件： 最高温度が+40°Cのとき、相対湿度は50%を超えてはなりません。比較的低温では比較的高い相対湿度が許容されます（例：20°Cで90%に達する場合など）。ただし、湿度の変動により製品に結露が生じた場合は、特別な対策を講じる必要があります。 3.4 - 汚染度：3 3.5 - 設置条件：衝撃や振動がなく、雨や雪の影響を受けない場所に設置すること。上側の端子は電源側に、下側の端子は負荷側に接続し、設置面と垂直面との傾斜角度は5°を超えないこと。 3.6 - 設置カテゴリ：III 3.7 - 設置場所周辺の外部磁場は、どの方向においても地磁気の5倍を超えないこと。
