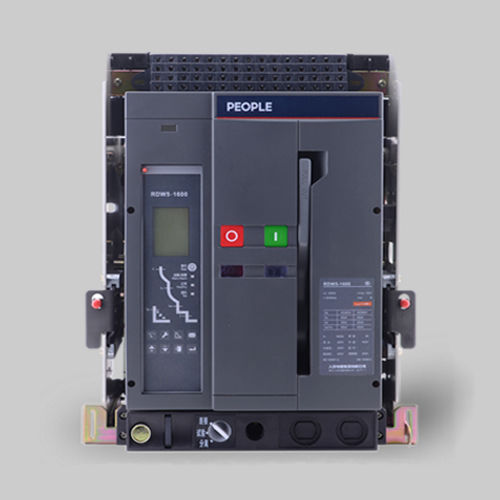

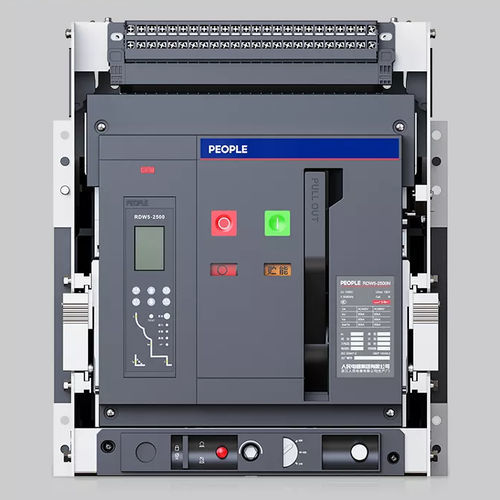

空気式遮断器 RDW5 series

不足電圧保護過電流対策接地欠損

RDW5シリーズのインテリジェント型空気断路器は、AC 50/60Hzの配電網に適用され、定格動作電圧は最大400V/690V、定格電流は最大6300Aです。 主に電力の配電および、過負荷、低電圧、短絡、単相接地などの故障による損傷から回路や電源設備を保護するために使用され、絶縁機能も備えています。 さらに、この回路ブレーカーはさまざまなインテリジェント保護機能を備えており、ネットワークシステムを介して複数のブレーカーと中央制御コンピュータ間の双方向通信を実現し、自動システム制御の要件を満たす遠隔制御機能を実現します。この回路ブレーカーは、IEC60947-2規格に準拠しています。 通常の動作条件および設置条件 3.1 - 温度：+40°C以下／-0°C以上、かつ1日の平均気温が+35°C以下。 +40°Cを超える、または-25°Cを下回る条件での使用をご希望の場合は、製造元に相談してください。 3.2 - 設置場所の標高：2000m以下 3.3 - 湿度：温度が+40°Cの場合、50%以下 気温が低い場合は、より高い湿度が許容されます。月平均湿度は90％以下、かつ 月平均気温は+25°Cを下回らないこと。 湿度が変化する際は、結露に注意してください。 3.4 - 保護等級：IP20 3.5 - 使用種類：B種 3.6 - 汚染度：レベル3 3.7 - 設置種類： 主回路用遮断器、低電圧トリップ装置、電力変圧器の一次コイルの設置はIV種；補助 回路および制御回路の設置はIII種とする。
