絶縁変圧器 W, 71000 & 81000 Seriesモールド保護用電子機器用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶縁
- 構造
- モールド
- 応用
- 保護用, 電子機器用, 電気通信, プリント基板用, オーディオ
- 電気的特性
- 単相, 低電圧, 中電圧, 高周波
- 設置方式
- 挿入式, 表面実装, プリント基板用, SMD, プラグイン
- 規格
- RoHS指令, ANSI, TÜV, MIL-STD
- その他の特徴
- オーダーメイド, 保護用, 安全, コンパクト, エポキシ樹脂製, AC, 真空含浸式, ダブルセカンドリー, 耐炎性, ガルバニック絶縁, 干渉抑制式, 信号, 超断熱, 高インピーダンス
- 電力
最大: 0.4 W
最少: 0.001 W
- 1次電圧
最大: 50 V
最少: 1 V
- 2次電圧
最大: 50 V
最少: 1.8 V
- 一次電流
最大: 200 mA
最少: 10 mA
- 2次電流
最大: 220 mA
最少: 10 mA
- 周波数
最大: 100,000 Hz
最少: 400 Hz
詳細

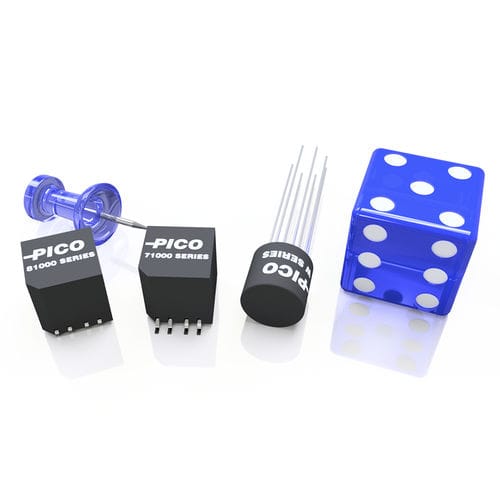

Wシリーズ、71000シリーズ、81000シリーズは、封止型パッケージの超小型トランスで、プラグインまたは表面実装タイプとして設計レイアウトされています。55℃～+130℃の広い温度範囲で動作します。当社の材料と方法は、物理的形状と電気的性能の高い信頼性を低下させることなく、気相、IR、またはその他のリフロー手順の極端な温度を可能にします。
特徴
耐衝撃性、耐衝撃性、耐振動性に優れています。
MIL-PRF-27、クラスS、グレード5に準拠して製造
宇宙およびミッションクリティカルなアプリケーションに対応する高い信頼性
超小型サイズで最小限の設計
スルーホールまたは表面実装タイプの設計レイアウト
磁気シールドまたは静電シールド付きが可能
オプション
フライト規格に準拠したスクリーニングと認定基準
300サイクルまでの熱衝撃能力
磁気シールドの追加
RoHS完全準拠または適用除外7(a)
機械設計および電気特性の変更
カスタム新設計およびパラメータ
---
