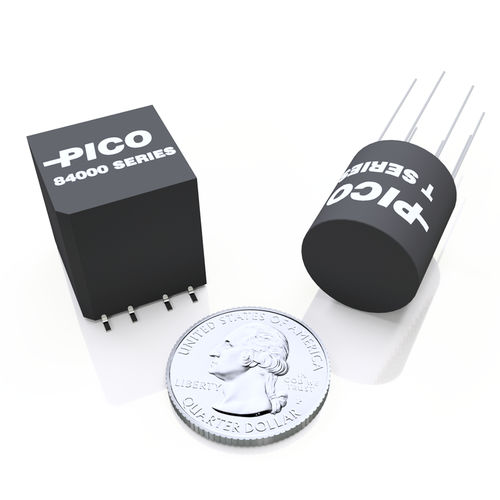

オーディオ変圧器 84 series

絶縁モールド挿入式

PICOの表面実装ユニットは、電気的、機械的特性を劣化させることなく、気相、I.R.、その他のリフロー手順の極端な温度に耐える材料と方法を利用しています。 仕様 MIL-PRF-27：すべてのユニットはMIL-PRF-27、グレード5、クラスSに準拠して製造されています。 周波数応答：±3db、20Hz-25KHz、1.0ミリワット時。 最大歪率：1 KHzおよび300 Hzにおける定格出力レベルで5%。20 Hzで10%の歪み。 絶縁耐力：すべてのユニットは200 V RMSでテスト。 絶縁抵抗：300 V DCで10,000メガオーム以上。 重量：28グラム 動作温度： -55º C～+130º C 端子：MIL-STD-202、方法208によるはんだ付け性。 熱衝撃：25サイクル、方法107、MIL-STD-202、試験条件-55º C～+130º C。 湿度感受性レベル：MSL3 特徴 熱衝撃に極めて強い 超小型サイズ PICOはQPLソース（MIL-PRF-27）認定。 磁気シールドあり。 静電シールド追加可能 標準設計のバリエーション 一次および二次巻線は入力または出力として使用可能。 本カタログに掲載されている全てのユニットは、PICOの特殊SR構造により、300サーマルサイクル保証で製作可能です。詳細は工場にお問い合わせください。
