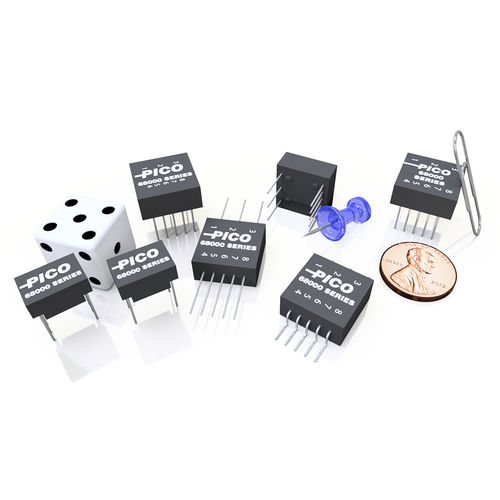

パルス変成器 68200 Seriesモールド保護用電気回路網用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- パルス
- 構造
- モールド
- 応用
- 保護用, 電気回路網用, 電子機器用, 電気通信, データセンター, プリント基板用, センサー用
- 電気的特性
- 単相, 低電圧, 高周波
- 設置方式
- 挿入式, プリント基板用, プラグイン, 壁取付け
- 規格
- RoHS指令, ANSI, TÜV, MIL-STD
- その他の特徴
- 保護用, 安全, 操作用, コンパクト, エポキシ樹脂製, レリーズ機構, 絶縁, 二次, 耐炎性, 連結用, 薄型, 励磁, AC, 真空含浸式, オーダーメイド, マルチ ベアリング, 信号, 切断式
- 電力
最大: 2.5 W
最少: 0.1 W
- 1次電圧
最大: 27 V
最少: 1 V
- 2次電圧
最大: 85 V
最少: 1 V
- 一次電流
最大: 90,000 mA
最少: 10 mA
- 2次電流
最大: 30,000 mA
最少: 10 mA
- 周波数
最大: 1,000 kHz
最少: 75 kHz
詳細
Pico社の682xxシリーズのパルストランスはQPL MIL-PRF-21038/27規格に適合するように設計されています。これらのユニットはMIL-PRF-21038に厳密に準拠しています。Pico社はMIL-PRF-21038/27 -01～-31部品のサプライヤです。682xxシリーズは-55℃～+130℃の温度範囲で75kHz～1MHzの高入力インピーダンスを持ちます。これらのトランスは最大20%垂下し、オーバーシュートは最大1Vです。コモンモード・リジェクション（CMR）は45dB以上です。これらのユニットは一次側から二次側まで100Vrmsに耐えるように設計されており、エポキシ封止されています。弊社はMIL-PRF-27のレベルMとレベルTのトランスをテストできるQPL施設です。
特徴
衝撃、衝撃、振動に対する極めて高い耐性
MIL-PRF-27、クラスS、グレード5に準拠して製造
宇宙およびミッションクリティカルなアプリケーションに対応する高い信頼性
超小型でミニマルなデザイン
オプション
フライト規格に準拠したスクリーニングと認定基準
RoHS完全準拠または適用除外7(a)
機械設計および電気特性の変更
カスタム新設計およびパラメータ
---
