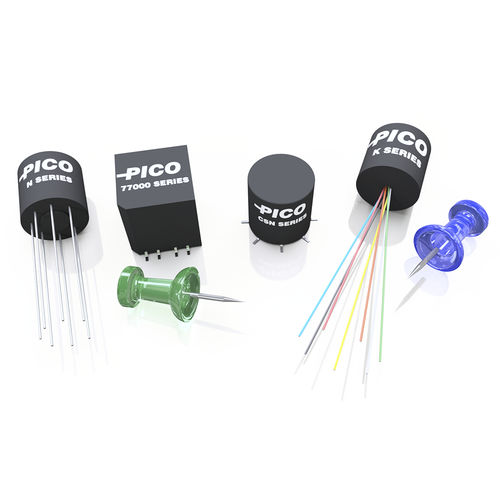

オーディオ変圧器 N, K, 77000 & CSN Series絶縁モールド保護用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶縁
- 構造
- モールド
- 応用
- 保護用, 電気通信, プリント基板用, オーディオ
- 電気的特性
- 単相, 低電圧, 中電圧, 高周波
- 設置方式
- 挿入式, 表面実装, SMD, プラグイン
- 規格
- RoHS指令, ANSI, TÜV, MIL-STD
- その他の特徴
- 真空含浸式, 安全, 操作用, コンパクト, エポキシ樹脂製, AC, ダブルセカンドリー, 絶縁, 高インピーダンス, 耐炎性, ガルバニック絶縁, 低周波
- 電力
最大: 1 W
最少: 0.11 W
- 1次電圧
最大: 100 V
最少: 3.5 V
- 2次電圧
最大: 100 V
最少: 2.8 V
- 一次電流
最大: 760 mA
最少: 10 mA
- 2次電流
最大: 1,000 mA
最少: 10 mA
- 周波数
最大: 75,000 Hz
最少: 150 Hz
詳細
N & Kおよび77000 & CSNシリーズは、スルーホールまたは表面実装タイプの設計レイアウトの封止型パッケージの超小型トランスです。55℃～+130℃の広い温度範囲で動作します。当社独自の材料と方法により、物理的形状と電気的性能の高い信頼性を低下させることなく、極端な温度の気相、IR、またはその他のリフロー手順を可能にします。
特長
耐衝撃性、耐衝撃性、耐振動性に優れています。
MIL-PRF-27、クラスS、グレード5に準拠して製造
宇宙およびミッションクリティカルなアプリケーションに対応する高い信頼性
超小型サイズで最小限の設計
ストレートプラグイン、絶縁リード、角型SMT、丸型SMTの設計レイアウト
磁気シールドおよび/または静電シールド付きが入手可能
一部の部品はQPL承認済み
オプション
フライト規格に準拠したスクリーニングと認定基準
300サイクルまでの熱衝撃能力
磁気シールドの追加
RoHS完全準拠または適用除外7(a)
機械設計および電気特性の変更
カスタム新設計およびパラメータ
---
