絶縁変圧器 F, G, 70000 & 80000 Seriesモールド保護用電子機器用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶縁
- 構造
- モールド
- 応用
- 保護用, 電子機器用, 電気通信, プリント基板用, オーディオ
- 電気的特性
- 単相, 低電圧, 中電圧, 高周波
- 設置方式
- 挿入式, 表面実装, SMD, プラグイン
- 規格
- RoHS指令, ANSI, TÜV, MIL-STD
- その他の特徴
- コンパクト, 安全, 操作用, エポキシ樹脂製, AC, 真空含浸式, オーダーメイド, ダブルセカンドリー, 高インピーダンス, 低周波, 電子式, 絶縁, ガルバニック絶縁
- 電力
最少: 0.015 W
最大: 0.125 W
- 1次電圧
最少: 0.4 V
最大: 45 V
- 2次電圧
最少: 0.4 V
最大: 39 V
- 一次電流
最少: 10 mA
最大: 340 mA
- 2次電流
最少: 10 mA
最大: 300 mA
- 周波数
最少: 400 Hz
最大: 250,000 Hz
詳細

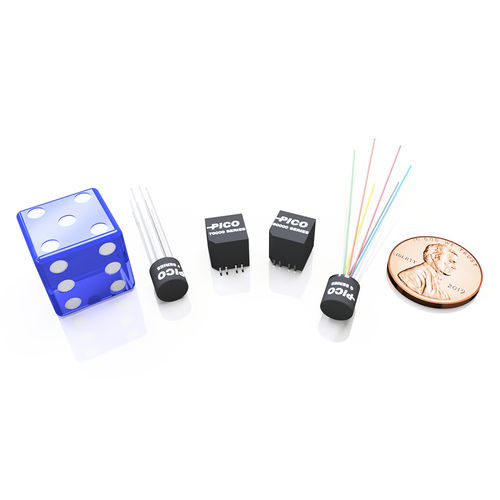

FおよびG、70000および80000シリーズは、絶縁リード線オプション付きスルーホール、または表面実装タイプの設計レイアウトの封止型パッケージの超小型トランスです。55℃～+130℃の広い温度範囲で動作します。当社独自の材料と方法により、物理的形状と電気的性能の高い信頼性を低下させることなく、極端な温度の気相、IR、またはその他のリフロー手順を可能にします。
特長
耐衝撃性、耐衝撃性、耐振動性に優れています。
MIL-PRF-27、クラスS、グレード5に準拠して製造
宇宙およびミッションクリティカルなアプリケーションに対応する高い信頼性
超小型サイズで最小限の設計
絶縁リードオプション付きスルーホールまたは表面実装タイプのレイアウト設計
磁気シールドや静電シールド付きも可能
オプション
フライト規格に準拠したスクリーニングと認定基準
300サイクルまでの熱衝撃能力
磁気シールドの追加
RoHS完全準拠または適用除外7(a)
機械設計および電気特性の変更
カスタム新設計およびパラメータ
---
