絶縁変圧器 LL-68500 Seriesパルスモールド保護用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶縁, パルス
- 構造
- モールド
- 応用
- 保護用, 電気回路網用, 電子機器用, 電気通信, データセンター, プリント基板用, センサー用
- 電気的特性
- 単相, 低電圧, 高周波
- 設置方式
- 挿入式, 表面実装, プリント基板用, SMD, プラグイン
- 規格
- RoHS指令, ANSI, TÜV, MIL-STD
- その他の特徴
- エポキシ樹脂製, 保護用, 安全, 励磁, レリーズ機構, 操作用, AC, 真空含浸式, 信号, オーダーメイド, マルチ ベアリング, 連結用, 切断式, 絶縁, 磁気漏れ, 耐炎性, 薄物, 超断熱
- 電力
最大: 2.5 W
最少: 0.1 W
- 1次電圧
最大: 27 V
最少: 1 V
- 2次電圧
最大: 85 V
最少: 1 V
- 一次電流
最大: 90 mA
最少: 10 mA
- 2次電流
最大: 30 mA
最少: 10 mA
- 周波数
最大: 1,000 kHz
最少: 75 kHz
詳細

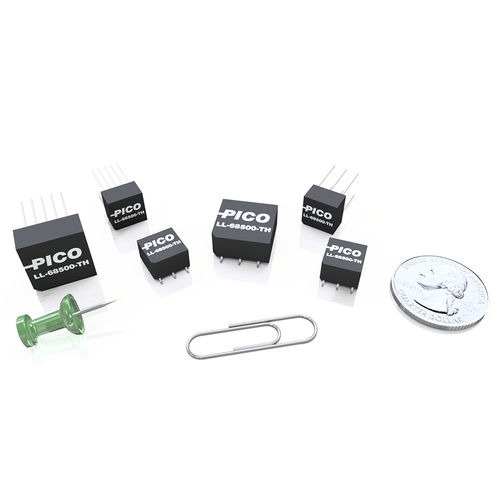

LL-68500-TH & LL-68500-SM シリーズは、低リーク MIL-STD-1553 インターフェース / マルチプレックス・データ・バス・パルス・トランスです。これらのトランスは、可能な限り低いリーケージインダクタンスとDC抵抗で設計されています。トランスペアレントな信号処理により、最小限の歪みでデータ転送が可能なため、航空宇宙および軍事用途に最適です。
特長
耐衝撃性、耐衝撃性、耐振動性に優れています。
MIL-PRF-21038およびMIL-STD-1553に準拠して製造
宇宙およびミッションクリティカルなアプリケーションに対応する高い信頼性
超小型サイズで最小限の設計
スルーホールまたは表面実装タイプの設計レイアウト
オプション
フライト規格に準拠したスクリーニングと認定基準
RoHS完全準拠または適用除外7(a)
機械設計および電気特性の変更
カスタム新設計およびパラメータ
---
カタログ
Series LL-68500
9 ページ
