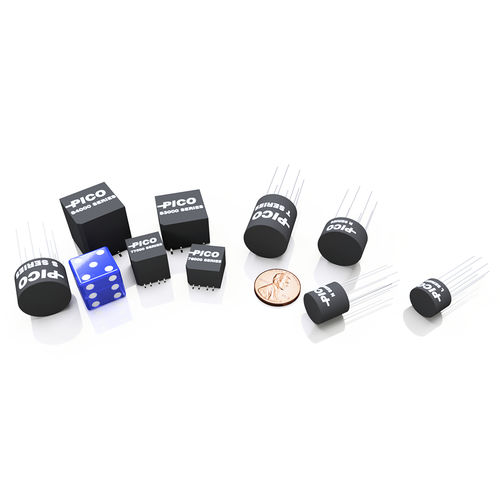

電源変圧器 76000, 77000, 82000, 83000, 84000, L, N, R, S & T Series絶縁モールド保護用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源, 絶縁
- 構造
- モールド
- 応用
- 保護用, 電子機器用, 鉱山装置用, 切断式供給用, 器具用, 海洋用途, プリント基板用, 工作機械用, ランプ
- 電気的特性
- 単相, 低電圧, 高電圧, 中電圧, 高周波
- 設置方式
- 挿入式, プリント基板用, SMD, プラグイン
- 規格
- RoHS指令, ANSI, TÜV, MIL-STD
- その他の特徴
- 操作用, 保護用, 超断熱, 安全, コンパクト, エポキシ樹脂製, AC, 真空含浸式, ダブルセカンドリー, 絶縁, 耐炎性, 可変
- 電力
最大: 2.4 W
最少: 0.375 W
- 1次電圧
26 V, 115 V
最大: 120 V
最少: 26 V
- 2次電圧
最大: 310 V
最少: 5 V
- 一次電流
最大: 92 mA
最少: 3 mA
- 2次電流
最大: 480 mA
最少: 3.2 mA
- 周波数
400 Hz
最大: 20,000 Hz
最少: 380 Hz
詳細
MIL-PRF-27、グレード5、クラスSに準拠。
周囲温度90℃。
レギュレーションは24%（Tユニットはレギュレーション17%）。
二次電圧は半分の負荷で公称値に調整。
最小サイズ。
プリント回路スルーホール構造。
二次側分割巻（二次側を半分の電圧で2倍の電流で使用可能）。
---
