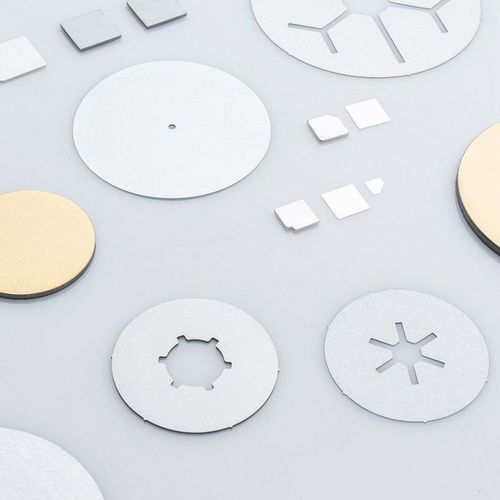

モリブデン支持プレート

ニッケル製ゴールド製タングステン製

概要
モリブデン（Mo）およびタングステン（W）製の半導体ベースプレートは、パワーダイオード、サイリスタ、トランジスタなどに対して熱的に適合する基材を提供します。熱膨張係数が近いため、半導体と基板間の機械的応力が低減され、モジュールの信頼性が向上します。材料の高い純度は安定した熱伝導性を確保します。

主な利点

• 仕様に基づくカスタム設計（円形、角形、長方形、深さや段差のある形状）
• コーティングオプション：超純粋PVDまたは電気めっき
• コーティング後の顧客仕様のクリーンルーム包装
• プロトタイプから量産までのサポート（社内対応）

熱的適合性と信頼性
熱膨張係数を合わせることで熱サイクル時の応力を最小化し、モジュール寿命を延ばします。超純PVDコーティングは均一な皮膜を形成し、用途に応じて電気めっきによるコーティングも選択可能です。社内でのPVDターゲット製造とプロセス管理により純度と性能の一貫性を確保します。

設計の柔軟性
円形、角形、長方形、深い/段付きなど多様な形状で提供でき、厚さやコーティングは用途に応じて調整可能です。試作から量産まで、用途に合わせたプロセスで対応します。

品質と供給
確立されたサプライヤーからの原材料調達により、モリブデンおよびタングステンの粉末／酸化物のトレーサビリティと安定した品質を確保しています。専門加工業者との協力により生産量への供給対応が可能です。

コーティング材料

• ルテニウム (Ru)
• ニッケル (Ni)
• クロム (Cr)
• 銀 (Ag)
• 金 (Au)

代表的特性（比較）
モリブデン (Mo) vs タングステン (W)：
純度 [%]：Mo 99.97 ; W 99.99
20°C における熱膨張係数 [ppm/K]：Mo ≈ 5.2 ; W ≈ 4.2
20°C における熱伝導率 [W/(m·K)]：Mo ≈ 142 ; W ≈ 164

代表的寸法（例）
モリブデン円板：厚さ 0.1 mm から ≥ 7.0 mm ; 直径 2.5 mm から ≥ 150.0 mm
タングステン円板：厚さ 0.4 mm から ≥ 7.0 mm ; 直径 2.5 mm から ≥ 150.0 mm
モリブデン角形：厚さ 0.1 mm ≥ 5.0 mm ; 長辺 1.0 mm ≥ 70.0 mm ; 短辺 0.2 mm ≥ 10.0 mm
タングステン角形：厚さ 0.4 mm ≥ 5.0 mm ; 長辺 1.0 mm ≥ 70.0 mm ; 短辺 0.2 mm ≥ 10.0 mm

プロセスとサービス

• 原料処理（酸化物処理、合金混合）
• 成形：プレス、焼結、熱処理
• 精密成形および機械加工
• 表面処理（PVDおよび電気めっき）、クリーンルーム包装
• 品質保証、検査、リサイクル、ライフサイクルサポート

技術仕様

• 材料：モリブデン (Mo)、タングステン (W)
• 純度：Mo ≈ 99.97% ; W ≈ 99.99%
• CTE (20°C)：Mo ≈ 5.2 ppm/K ; W ≈ 4.2 ppm/K
• 熱伝導率 (20°C)：Mo ≈ 142 W/(m·K) ; W ≈ 164 W/(m·K)
• コーティング金属：Ru、Ni、Cr、Ag、Au
• コーティング工程：PVD（超純）および電気めっき
• 包装：顧客仕様のクリーンルーム包装
• 生産サポート：試作から量産、社内PVDターゲット製造および関連工程
