モリブデン合金管

説明

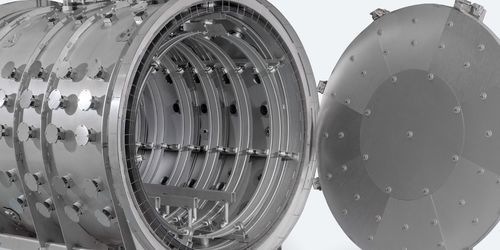

高純度の耐火金属（モリブデン Mo、モリブデン‑ランタン酸化物 ML、TZM、タングステン W）で製作された産業用高温炉向けの金属製ホットゾーン。炭素を含まず、工程の高い純度と熱安定性を必要とするプロセスに適しています。

適用温度範囲
材料と形状により、典型的には900 °C〜2500 °Cの工業プロセスに対応します。ホットゾーンは、被覆、焼結、焼鈍などの炉での温度分布、工程純度、エネルギー消費に大きく影響します。

主な利点

• 全金属構造（炭素不使用）により工程の高純度を確保。
• 最適化された形状・部材によりエネルギー効率を向上。
• 標準構成と顧客仕様に応じた個別設計に対応。
• 標準モジュールと構成オプションによりリードタイムを短縮。
• オンラインコンフィギュレータによる効率的な設計支援。
• オンサイトおよびリモートによる包括的なサービス（点検、保守、最適化）を提供。

製品群とバリアント
幅広い形状・プロセス要求に対応する標準モジュールおよび完全に構成可能なホットゾーンを提供。エネルギー最適化バリアント（Standard、Premium、Plus）により運用コストとCO₂排出を低減可能です。

標準タイプ / 一般的な形状

• 水平 | 円形

  • 寸法例：S — W390 × H390 × L600 mm；M — W1200 × H1200 × L2400 mm
  • 典型温度範囲：≤ 1650 °C
  • 材料：ML、Mo
• 水平 | 長方形

  • 寸法例：S — W390 × H390 × L600 mm；L — W3000 × H3000 × L10000 mm
  • 典型温度範囲：≤ 1650 °C
  • 材料：ML、Mo
• 垂直 | 円形

  • 寸法例：S — Ø400 × H800 mm；M — Ø510 × H1000 mm；L — Ø1700 × H2000 mm
  • 温度：M & L ≤ 1650 °C；S ≤ 2400 °C
  • 材料：W（S）、ML、Mo

設計アップグレードとオプション

• 流動抵抗を低減した新型ガス吸排気システムによりエネルギー効率を改善。
• Flow Box 排気で温度均一性を向上し、保守を容易に。
• 改良シールドによりさらにエネルギー消費とCO₂排出を削減。

エンジニアリング、開発 & シミュレーション
FEM解析と3D設計により実運転条件下でのホットゾーン挙動をシミュレーションし、製造前に最適化。被覆、焼結、焼鈍などの炉計画を支援します。

サービス

• 炉計画のためのエンジニアリング、FEMシミュレーション、3D設計。
• 交換部品、点検、保守、最適化によりダウンタイムを最小化し寿命を延長。
• 迅速な技術支援・トラブル対応のためのリモートサービス。
• 安定供給を支えるグローバル生産ネットワークと複数拠点の製造能力。

エネルギー & 持続可能性
エネルギー最適化型（Premium/Plus）により、従来システム比で平均エネルギー消費を最大約27%低減可能。Premiumは標準比で約11%の改善を示す場合があります。運用コストとCO₂排出の低減が期待できます。オンラインのエネルギー＆CO₂計算機で削減効果を推定できます。

ツール

• カスタムホットゾーンを効率的に構成するオンラインコンフィギュレータ。
• エネルギーおよびCO₂削減を見積もるオンライン計算機。

マルチメディア & 補足情報
製品動画とドキュメントで開発・設計・省エネ機能を紹介。詳しい提案は営業窓口へ、またはコンフィギュレータをご利用ください。

技術仕様

• 材料：モリブデン (Mo)、モリブデン‑ランタン酸化物 (ML)、TZM、タングステン (W)
• 温度範囲：一部タングステン設計で最大 2400 °C；一般的には 900 °C〜2500 °C（構成に依存）
• 方向：水平、垂直
• 形状：円形、長方形（多サイズ、特注対応）
• 寸法例：水平円形 S — W390×H390×L600 mm；水平円形 M — W1200×H1200×L2400 mm；垂直円形 S — Ø400×H800 mm；大寸法 Ø1700×H2000 mm；長方形最大 W3000×H3000×L10000 mm
• エネルギー改善：Premium ≈11% vs Standard；Plus 最大 ≈27% vs 従来システム（プロセス依存）
• 製品形態：標準モジュール、構成可能モジュール、カスタム設計
• サービス：FEM/3D設計、据付支援、保守、点検、部品供給、リモートサポート
