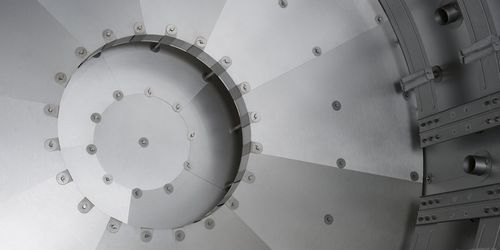

抗放射線熱シールド

炉用ステンレス製高温

概要 高温炉は最大約2800℃に達することがあります。Planseeは耐火金属製のシールドパックを提供し、炉の熱損失を低減して炉内部を保護します。側面、上部、底部のシールドを用意しており、モリブデン、タングステン、ML、ステンレス製で製作可能です。シールド設計は炉や要件に合わせて調整でき、リベット式、重ね式、継手式など任意の寸法で製作できます。

主な利点

• 最大約2800℃までの高温に耐える
• 高い工程純度、グラファイトによる汚染がない
• 標準タイプおよび顧客仕様のソリューション
• エネルギーコスト最適化設計
• 短い工程サイクル時間の実現が可能
• 高真空および超高真空に適合

設計と性能 シールドは炉の熱損失を最小化するため、W、ML、Moの板材を最適な層数で構成して設計されます。板間の熱放射交換とモリブデンの低い放射率が重要な要素です。シールドは比熱が低く、加熱・冷却の速度が速く、排気時間を短縮できます。モリブデン、タングステン、合金系シールドはグラファイトフリーで供給され、高いプロセス純度を確保し、高真空・超高真空用途に特に適しています。用途に応じた軽量化や省エネを目的とした特注設計も対応可能です。

サービス 現地での設置、点検、保守、既存炉の最適化を提供します。リモートサポートにより迅速な診断と問題解決を行い、ダウンタイムを最小化します。

高温プロセス向け関連製品

• ホットゾーン（熱域）
• HIPシリンダー
• 加熱導体
• リベットラック
• 回転管
• 燃焼・焼結バスケット
• 炉部品
• 坩堝（成形またはプレス/焼結）
• ねじ、リベット、ナット

技術的特性 / 仕様

• 最大使用温度：最大約2800℃
• 材料：モリブデン（Mo）、タングステン（W）、ML、ステンレス
• シールドの種類：側面、上部、底部
• 構造オプション：リベット、重ね、継手式；カスタム寸法対応
• 低放射率（特にモリブデン）により放射損失を低減
• 低い比熱→迅速な加熱・冷却
• 高いプロセス純度を保つグラファイトフリー設計
• 高真空／超高真空環境に適合
• 用途に応じたエネルギー最適化設計と熱損失低減
