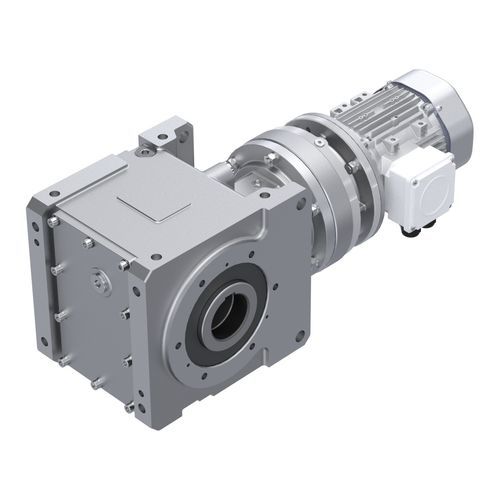

サイクロイド歯車減速機 P series

同軸マルチ入力中空軸

サイクロイドシリーズのギアボックスの使用は、効率、コンパクトサイズ、経済性、製品の信頼性の要求を満たし、高い比率でも対応します。 PHC/PBCシリーズは、従来のギアボックスとは異なる設計を持つヘリカルサイクロイドシリーズのギアボックスの1つであり、その最も重要な特徴は、駆動要素が通常のギアのように互いに摩擦運動するのではなく、互いに転がることによって動きを伝達することです。 - 低騒音、簡単な設置 - 高い比率でも高効率 - 過負荷容量、コンパクトサイズ - 低騒音と信頼性 - 熱的要因の制限がなく、長寿命であることが好まれる理由です。 - サイクロイドギアボックスへの接続用に設計されており、簡単でシンプルな組み立てが可能です。 - 入力段階でのサイクロイドキットの潤滑は本体とは独立しており、611ボディサイズまでの潤滑はすべての取り付け位置でグリースで行われます。614以上のサイクロイドキットの潤滑は、取り付け位置に応じてオイルまたはグリースで行われます。 - PAMアダプター、C-Faceカップリング、Wフリー入力シャフトオプションを備えたモーター接続が可能です。 - PHCシリーズのギアボックスの出力接続オプションは、中空シャフトで設計されています。 - 顧客の要求に応じて、ギアカット出力シャフト、プレーン出力シャフト、シュリンクディスク付き出力シャフト、B5-B14フランジ、トルクレバー、プラットフォーム接続オプションがあります。 - PBCギアボックスの出力接続オプションは、中空シャフトで設計されています。単一ギアカット出力シャフト、単一および二重プレーン出力シャフト、シュリンクディスク付き出力シャフト、B3-B5-B14フランジ、トルクレバー、プラットフォーム接続オプションもリクエストに応じて利用可能です。 - PHCギアボックスのすべての出力ボディはGG25グレー鋳鉄です。 - PBCギアボックスのすべての出力ボディはGG40球状黒鉛鋳鉄です。 - 顧客の特別な要求に応じることができます。 技術仕様: - 出力範囲: 0.2 kWから75 kW - トルク範囲: 7 Nmから60332 Nm - 比率範囲: 6から658503 - PHC出力ボディ: GG25グレー鋳鉄 - PBC出力ボディ: GG40球状黒鉛鋳鉄 - 複数の出力および入力接続オプション - 潤滑: サイズと取り付けに応じたグリースまたはオイル
