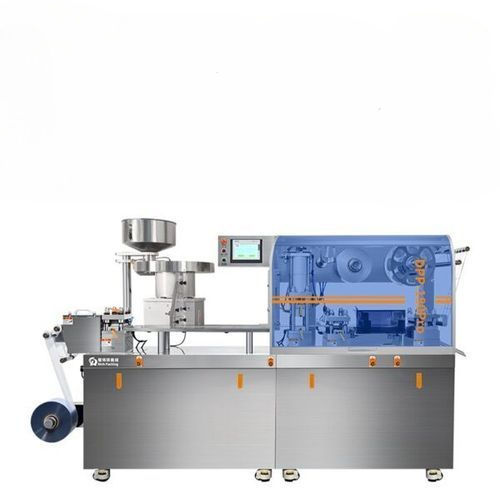

ブリスタ包装機 DPP-180Pro

自動カプセル用製薬産業用

概要
Alu‑PVC ブリスター包装機は、医薬品、栄養補助食品および一般消費財向けの改ざん防止ブリスターを生産するための機械です。本機は PVC/PS/PET フィルムを熱成形するか、Alu‑PVC／Alu‑Alu フォーマットに対応し、錠剤、カプセル、電子タバコ部品などを充填してアルミ箔で熱シールし、湿気や汚染から製品を保護します。

仕様

• 生産能力：最大 4,800 ブリスター/時
• 適用製品：錠剤、カプセル、電子タバコ部品
• 対応材料：PVC、PS、PET；Alu‑PVC、Alu‑Alu 対応
• 標準納期：15日

工程

• フィルム供給（PVC/PS/PET）
• 熱成形／キャビティ形成
• 充填（シングル／マルチレーン）
• アルミ箔による熱シール
• ロット/番号の印字
• サーボ駆動によるインデックス・位置決め
• パンチング／切断
• 出力のソーティングと回収

主な特徴

• 成形、シール、エンボス、パンチングの各ステーションをコアシャフト上に集中配置し、ハンドホイールスケールで同期・再現性を調整（精度 <0.01 mm）
• 引き出し式金型スロットにより、金型の工具不要完全交換を約10分で実現しダウンタイムを最小化
• 掃除・保守のしやすい広いアクセスを持つエルゴノミクスに配慮したオープンプラットフォーム設計、死角なし
• 高精度インデクシング、ワンタッチ原点復帰、最小限の手動調整を実現するオールサーボ駆動
• Alu‑PVC および Alu‑Alu のブリスターフォーマットと標準プレートサイズに対応

品質管理と押しつぶし対策
ブリスターの変形・破損は、位置ずれ、不適切な真空、成形温度の不均一、タイミングのずれなどが原因です。対策として、統一軸の治工具、レーザーガイド校正、サーボ制御真空、二段階加熱による均一成形、自動ゲージセンサーによる規格外フィルムの排除、耐湿性 PVC フィルム、パンチ時のキャビティ支持ピンなどを採用します。閉ループサーボにより各ステーションの同期を保ち、欠陥を低減します。

主要技術データ

• 生産能力：4,800 ブリスター/時
• 最大成形寸法（L×W×H）：170 × 120 × 15 mm；最大深さ 26 mm（カスタム可）
• 標準プレート：80 × 57 mm
• 電源：380V / 220V、50Hz（カスタマイズ可）
• 騒音：<65 dBA
• 材料温度目安：PVC 130–150°C；PET/ALU 160–180°C；PE 110–130°C

技術仕様

• 出力：4,800 ブリスター/時
• 適用製品：錠剤、カプセル、電子タバコ部品
• 対応材料：PVC、PS、PET；Alu‑PVC および Alu‑Alu 対応
• 標準プレートサイズ：80 × 57 mm
• 最大成形サイズ：最大 170 × 120 mm；深さ最大 26 mm（カスタム）
• 電源オプション：380V または 220V、50Hz（カスタマイズ可）
• 騒音：<65 dBA
• 設計上の特徴：引き出し式金型スロット、集中コアシャフト治工具、オールサーボ駆動、ロット印字ステーション、切断および出力ステーション
• 典型的な工程フロー：フィルム供給 → 熱成形 → 充填 → 熱シール → ロット印字 → パンチング → 出力ソート
