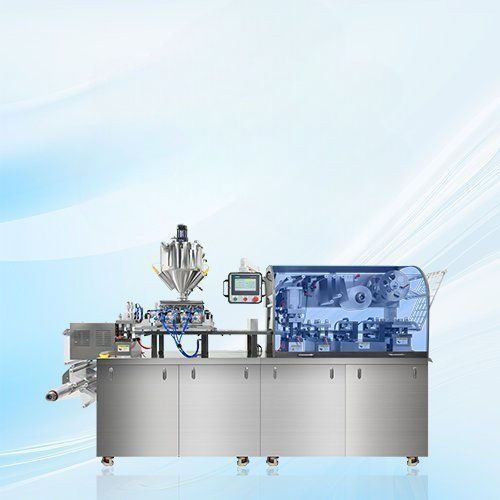

ブリスタ包装機 DPP-270S

自動PLC制御サーボドライブ

製品概要
DPP-270S は、ケチャップ向けのブリスターパック機で、PVC/PET フィルムのサーモフォーミング、充填、熱シールを自動化します。フィルムは巻き戻され加熱後、正圧成形（オプションで最大30mmの二次成形）によりブリスターを作成します。選択可能な精密充填システム（プランジャー/ピストンポンプ、セラミックポンプ、またはパーistalticポンプ）が、ケチャップやソースなどの高粘度製品を正確に計量充填します。アルミ箔カバーを供給し熱シールして気密パックを作成します。統合PLCが成形・充填・シール・切断を管理し、高速で安定した食品グレードの生産を実現します。

仕様

• 生産能力：11200 ブリスター/時
• 最大成形寸法と深さ：255 × 125 × 15 mm（最大深さ 30 mm）
• 電源：380V / 220V / 50Hz（カスタマイズ可）
• 総電力：7.0 kW
• 騒音レベル：<72 dBA

主な特徴

• 成形：正圧サーモフォーミングによる PVC/PET 加熱成形、オプションで二次成形（最大30 mm）。
• 充填：プランジャー/ピストン、セラミック、パーリスタルティックなど選択可能なポンプによる高精度充填。
• シール：アルミ箔カバーの供給と熱シールにより気密ブリスターを形成。シール部は汚染リスク低減を考慮して設計。
• 切断：個別ブリスターを得るための打ち抜き/切断ステーション（DC 53）。
• 制御：統合PLCによる同期制御で安定した生産速度（最大50サイクル/分）。
• 衛生：食品グレード設計、cGMP 準拠、適用箇所は CIP 対応部品。
• 用途：ケチャップ、ソース、はちみつ、バター、香水など（液体/半固体）。

DPP-270S の利点

• 二次成形オプション：最大30 mm のカスタマイズ可能な二次成形で包装容量を拡大。
• 三層加熱タンク：中間層を循環水で加熱し、材料への直接加熱を避け特性を保護。
• フィーダーのカスタマイズ：材料の流動性や充填精度に応じてセラミック、プランジャー、パーistaltic ポンプを選択可能。
• 高い充填精度：適切なポンプ構成でメーカー公称 > ±99.9% の精度。

主要部品

• PVC 給紙部
• 二次成形ユニット
• コールドウォータープレート
• プランジャーポンプ
• セラミックポンプ
• アルミ合金ガイドレール
• パーistaltic ポンプ
• ヒートシールユニット
• サーボトラクション
• DC 53 切断ユニット
• 成形金型

仕様 / 技術仕様

• 型式：DPP-270S
• 生産能力：11200 ブリスター/時
• 動作速度：最大 50 サイクル/分（PLC 制御）
• 最大成形寸法：255 × 125 × 15 mm（最大深さ 30 mm）
• 電源オプション：380V / 220V / 50Hz（カスタマイズ可）
• 総設置電力：7.0 kW
• 騒音レベル：<72 dBA
• 処理材料：ケチャップ、ソース、はちみつ、バター、香水（液体/半固体）
• 成形材料：PVC または PET フィルム（加熱成形）
• 成形方式：正圧サーモフォーミング、二次成形オプション
• 充填システム：プランジャー/ピストンポンプ、セラミックポンプ、パーリスタルティックポンプ（選択可）
• 充填精度：メーカー公称 > ±99.9%（適切なポンプ構成時）
• シール方式：アルミ箔による熱シールで気密ブリスターを形成
• 切断：個別ブリスター用の打ち抜き/切断ステーション（DC 53）
• 設計上の配慮：cGMP 準拠の衛生設計、CIP 対応部品、金型の迅速交換
