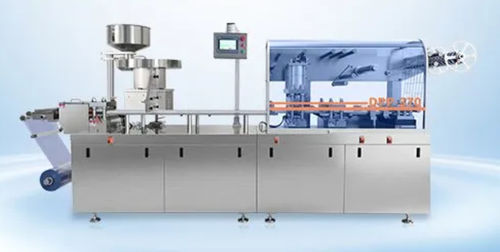

ブリスタ包装機 DPP-370Max

自動錠剤用カプセル用

製品概要
DPP-370Max は、錠剤、カプセル、ピルなどの固形医薬品用に設計されたブリスター包装機です。Alu‑PVC および Alu‑Alu ブリスターに対応し、最大 14,400 ブリスター/時 の生産能力を提供します。材料供給、ブリスター成形、製品充填、ヒートシール、ロットコード、穿孔、打抜き、完成ブリスターの排出を含む全自動工程を実行し、安定した登録生産を実現します。

主要プロセス工程

• 材料供給
• ブリスター成形
• 製品充填（錠剤、カプセル、ピル）
• ヒートシール（Alu‑PVC または Alu‑Alu）
• ロットコード
• 穿孔および打抜き
• 完成ブリスターの排出およびハンドリング

仕様概要（製品ページより）
生産能力：14,400 Blisters/h
最大成形面積および深さ：120 mm × 360 mm × 15 mm（最大深さ 26 mm、カスタマイズ可）
PVC 厚さ / 幅：360 × 0.25 mm ～ 0.8 mm
PTP アルミ箔 厚さ / 幅：360 × 0.02 mm ～ 0.03 mm
標準ストローク範囲：40 mm ～ 130 mm
電源：380V / 220V / 50Hz（カスタマイズ可）

主な特徴と利点

• 製品接触部は 316L ステンレス鋼、構造部はアルミ合金を採用し、GMP/cGMP/CE/FDA 要件に対応。
• 成形、シール、エンボス、カット各ステーションにマンドレル位置決めシステムを備え、外部ハンドルとデジタル表示で迅速かつ再現性のある調整が可能。
• アルミ製ガイドレールとクイックロックスロットを備えたクイックチェンジモジュール型金型により、金型全交換を約 10 分で実現。
• 穿孔ステーションは DC53 刃物（輸入）を採用し、高硬度、耐摩耗性、バリのない安定した切断を提供。
• 輸入サーボ駆動のインデクシングにより位置決め誤差を最小化、最大インデックス長は 130 mm（160 mm にカスタマイズ可）、停止時の逆戻りが無く位置ずれを防止。
• セットアップ・段取り時間の短縮、試作時の材料ロス低減、および OEE（Overall Equipment Effectiveness）の向上を目的に設計。

対象用途

• 製薬系 CDMO
• 受託包装会社
• ニュートラシューティカルメーカー
• 治験用生産
• 中小ロットの製薬生産
• 複数製品を扱うヘルスケア工場

統合に関する注意事項
本機は自動化ライン（例：ブリスターからカートンへのライン）への組み込みを想定しており、成形、供給、シール、打抜き、ブリスター移送、カートン詰めを連続した自動工程で実現できます。

技術仕様

• 生産能力：14,400 Blisters/h
• 最大成形面積：120 mm × 360 mm × 15 mm（最大深さ 26 mm、カスタマイズ可）
• PVC フィルム：幅 360 mm；厚さ 0.25 mm – 0.8 mm
• アルミ箔（PTP）：幅 360 mm；厚さ 0.02 mm – 0.03 mm
• 標準ストローク（インデックス）：40 mm – 130 mm（160 mm までカスタマイズ可）
• 電源オプション：380V / 220V / 50Hz（カスタマイズ可）
• 材質・衛生：製品接触部は 316L；構成部品はアルミ合金
• 金型システム：アルミ製ガイドレール上のクイックチェンジモジュール型金型；全交換 ≈ 10 分
• 打抜き：DC53 刃物（輸入）
• インデクシング：位置ずれ最小化のためのサーボ駆動インデクシング
• 調整・アライメント：外部ハンドルによるマンドレル位置決めとデジタル表示
