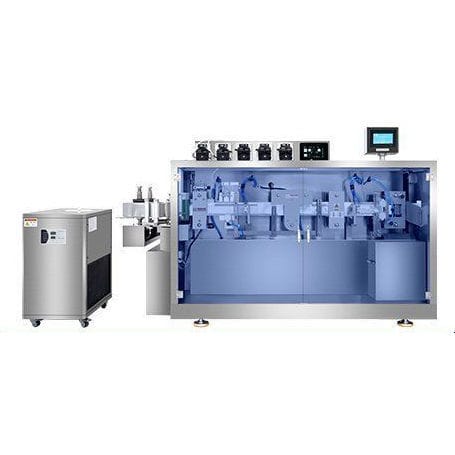

電動式充填シール機 RD-KFGZ-120

モーター駆動全自動電球

製品概要
プラスチック製アンプル（PVCブリスター）の成形、充填、及び高温封止を一体化したプロセスで行う成形・充填・封止機です。PVCシートを加熱し、交換可能な金型と圧縮空気で熱成形します。充填はパーistaltic（パー）ポンプ、ピストンポンプ、またはセラミックポンプで行い、充填ノズルには抗滴下（anti-drip）リフラックス機構があり、汚染防止とcGMP準拠の生産をサポートします。高温シールユニットにより漏れのない封止を行い、その後ロット印字とパンチングで個別の密封アンプルを作製します。

動作原理
機械はPVCシートを加熱し、空気圧と金型でキャビティを形成します。選択したポンプと抗滴下リフラックスを用いて各キャビティへ正確に製品を充填し、ブリスターを熱封してロット/トレース情報を印字し、アンプルを個別の密封ユニットとしてパンチングします。

主な特長

• 成形、充填、封止、印字、パンチングを一列で統合
• 汚染防止のための抗滴下リフラックス付き充填ノズル
• パーリスタルティック、ピストン、セラミックの各ポンプに対応
• 様々なアンプル形状・サイズに対応する交換/カスタム金型
• 漏れのない包装を実現する高温シール
• ロット/バッチ印字機能
• 経口液、香水、化粧品など類似の液体製品向け設計
• 生産能力：最大1,200個/時（典型値）
• 保証：3年、部品1年無償

主要部品

• PVC供給部
• PVC加熱・成形ステーション
• 成形ステーション
• パンチングユニット
• パーリスタルティックポンプ（オプション）
• 充填バックサクション/サックバックシステム
• 容易分離/イージースナップ機能
• ヒートシールユニット
• Schneider製PLC制御

充填ポンプ技術（選定ガイド）
パーリスタルティックポンプ

• 製品はチューブのみに接触（高い汚染管理）
• 精度は通常±1～2%程度
• 化学的適合性に優れ、段取り替えが容易（チューブは消耗品）
• 初期コストは低いが長期の消耗品コストは高め、脈動の影響がある可能性

ピストンポンプ

• モーター駆動ピストンによる容積式供給；精度は通常±0.5%またはそれ以上
• 粘度変化や高圧充填に対して安定
• シールやバルブが製品に接触するため、洗浄/バリデーションはより複雑

セラミックポンプ

• 回転ピストン/セラミックローターデザインにより超高精度を実現、しばしば±0.5%またはそれ以上
• 耐久性、耐腐食性に優れ、CIP/SIP対応が可能
• 初期コストは高く、セラミック部品は取り扱いに注意が必要

注意
最適なポンプ選定は、要求精度、製品の感度/価値、洗浄・バリデーション要件、製品切替頻度および総合的な運用コストによって決まります。

技術仕様

• 包装材質：PVC/PE、PET/PE（0.2–0.4）×140 mm
• 最大成形深さ：12 mm
• パンチ周波数：0–25 カット/分
• 充填容量範囲：1–50 ml
• 総供給電力：4.3 kW
• 生産能力：最大1,200個/時（典型値）
• 適合製品：経口溶液、香水、化粧品および類似の液体製品
• 充填精度（ポンプ種別の典型値）：パーリスタルティック ±1–2%; ピストン ±0.5% 以上; セラミック ±0.5% 以上
• 充填オプション：パーリスタルティック、ピストン、セラミックポンプ
• 汚染防止のための抗滴下リフラックス付き充填ノズル
• 漏れ防止のための高温ヒートシール
• ロット/バッチ印字とパンチング統合
• 保証：3年、部品1年無償
