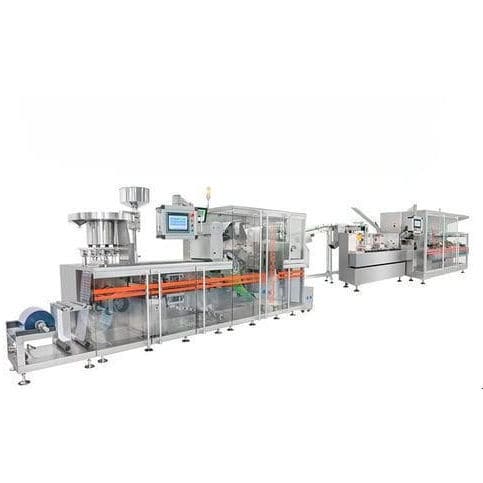

トップローディングカートナー RD-BCL-320W

製薬産業用高速回転式

概要
全サーボ式ブリスター→カートン包装ラインは、錠剤やカプセルなどの製品を成形済みプラスチックブリスターに充填・封止し、紙箱へ自動挿入する工程を自動化します。医薬品向けの高速生産を想定し、衛生的なcGMP準拠と高精度なサーボ制御を備えています。

工程

• 給送：カスタムガイドフィーダーで製品をブリスターに供給します。
• 外観検査：カメラで欠陥を検出し品質を保証します。
• シール：熱または圧力でフィルム/蓋を密封します。
• カートン詰め：ブリスターをカートナーマシンに搬送し箱詰めします。
• 統合：ケースパッカー等の二次包装と接続し、エンドツーエンドの自動化が可能です。

用途
錠剤、カプセル、ピルなどの医薬品に適し、スケーラブルで衛生的、高速な包装とシリアライゼーションの統合が求められる設備に最適です。

利点
人件費と汚染リスクの低減、スケール可能な生産、サーボ駆動による省エネルギー運転。リアルタイム監視、欠陥ブリスターの自動排除、圧力・温度・数量トラッキング用の内蔵センサーを提供します。

主な機能
キャビティ成形、ローラー式熱シール、精密ダイカット、成形済みカートンへのロードを自動化します。ダウンワードフラットベッド成形とローラー熱シールでブリスター生産は最大200サイクル/分。材料ロス低減のためのインターロッキング打抜き配置、欠品/破損を検出するAI搭載ビジョン検査、大型ボックス成形向けのロータリー式クアッドスプリット二重プラネタリープリフォーミングユニットを備えます。

主要部品

• 成形ステーション
• アンロードトラック
• カッティングステーション
• サーボ振動供給装置
• サーボ式カートン搬送
• 折りたたみ耳
• 挿入舌

技術仕様

• 生産能力：最大130箱/分（ページ仕様） — ライン構成により約120〜320パック/分でモジュール式に構成可能。
• ブリスター機能力：27,000ブリスター/時。
• 最大成形寸法（面積×深さ）：205 × 260 × 12 mm。
• 総電力：24 kW。
• カートナー能力（テーブル投入時）：320箱/分。
• カートン寸法範囲：L:70–180 mm；W:35–80 mm；H:14–50 mm。
• カートン板紙重量：250–360 g/m²。
• 精度：サーボ駆動のモーションコントロールにより高い繰返し精度（サーボ環境で最大±0.05 mm、成形/シール/投入での典型精度 ±0.5 mm）。
• 適合性：ALU/ALUおよびALU/PVCブリスターに対応；工具不要のクイックチェンジでフォーマット変更時間を15分未満に短縮；ビジョン検査やサードパーティのトラック＆トレース/シリアライゼーションシステムと統合可能。
• 品質管理：欠損/破損錠剤、ずれ、色差、リークを検出するAI搭載ビジョン検査；欠陥のあるPVC/アルミ箔接合の自動排除；圧力・温度・カウントを監視し逸脱時に自動停止。
• 設計：接触面はステンレス鋼で汚染管理；ISO認証コンポーネント；カスタマイズと拡張性のためのモジュラー設計。
